填空题 异步电动机定子绕组下线（双层绕组）的操作 需要说明的问题和要求： 按工艺要求进行绕组下线 工具、材料、设备场地： 1. 低压异步电动机定子铁心（已拆除全部绕组） 2. 已绕制好的绕组元件 3. 嵌线专用工具 4. 常用电工工具 5. 已剪裁好的槽绝缘（0.15～0.20mm黄蜡纸、青壳纸若干）等 操作步骤： 1. 清理定子铁心槽 2. 只需按工艺要求完成三相全部绕组下线，不要求连接端部 评分标准： 质量要求： 1. 清理铁心线槽并达到下线的基本要求 2. 正确、按工艺要求，顺次嵌放三相绕组 3. 安全文明生产 得分或扣分： 1. 铁心线槽清理不干净，酌情扣分 2. 嵌放步骤、方法不正确，扣5～10分，绝缘尺寸不对或工艺不正确，扣5分，下线工艺不合格，扣5～10分 3. 造成人身伤亡事故，扣该操作总分，即本操作总分为零分；其他情况，视情节轻重酌情扣分；每超过10min，扣5分

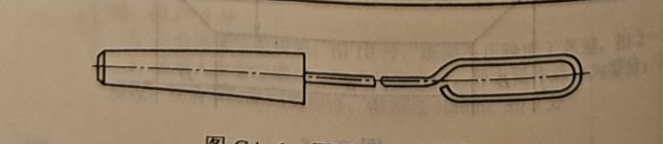

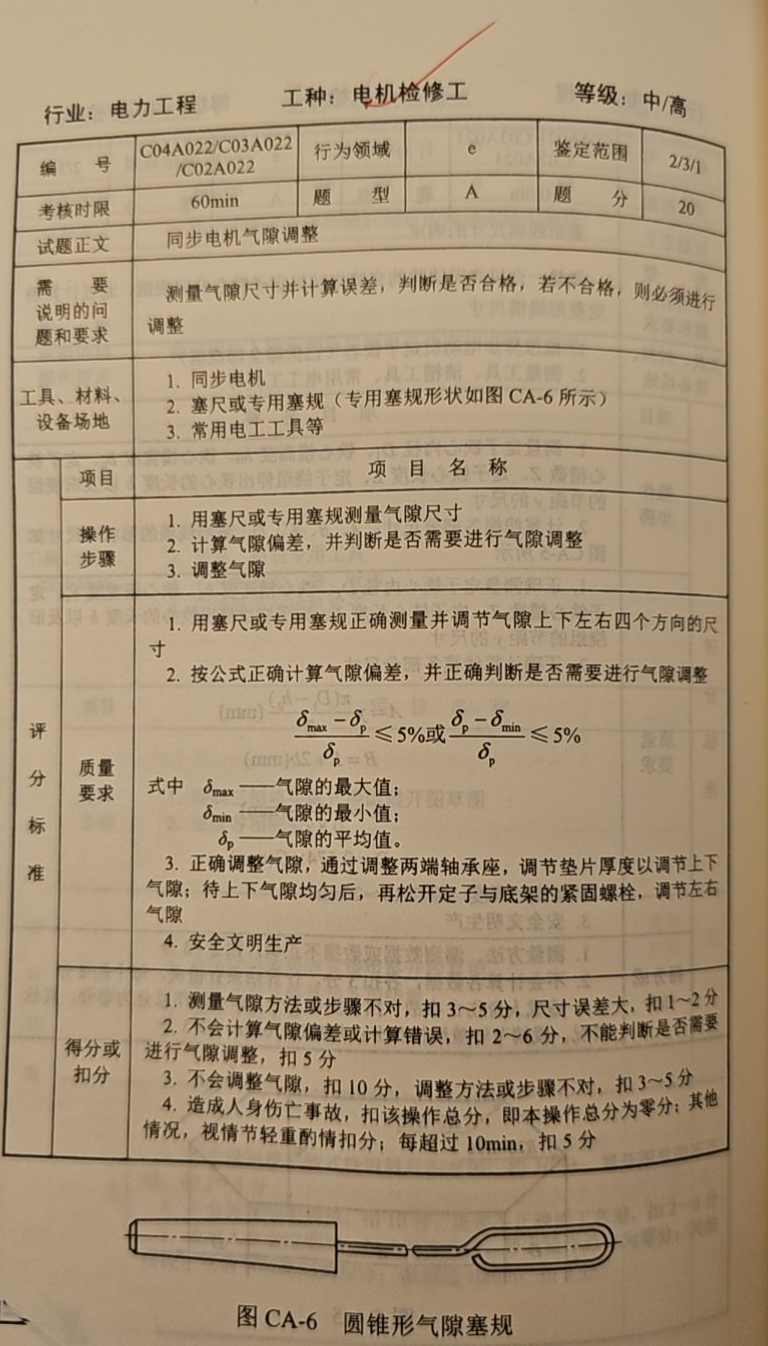

填空题 同步电机气隙调整 需要说明的问题和要求： 测量气隙尺寸并计算误差，判断是否合格，若不合格，则必须进行调整 工具、材料、设备场地： 1. 同步电机 2. 塞尺或专用塞规（专用塞规形状如图CA-6所示） 3. 常用电工工具等

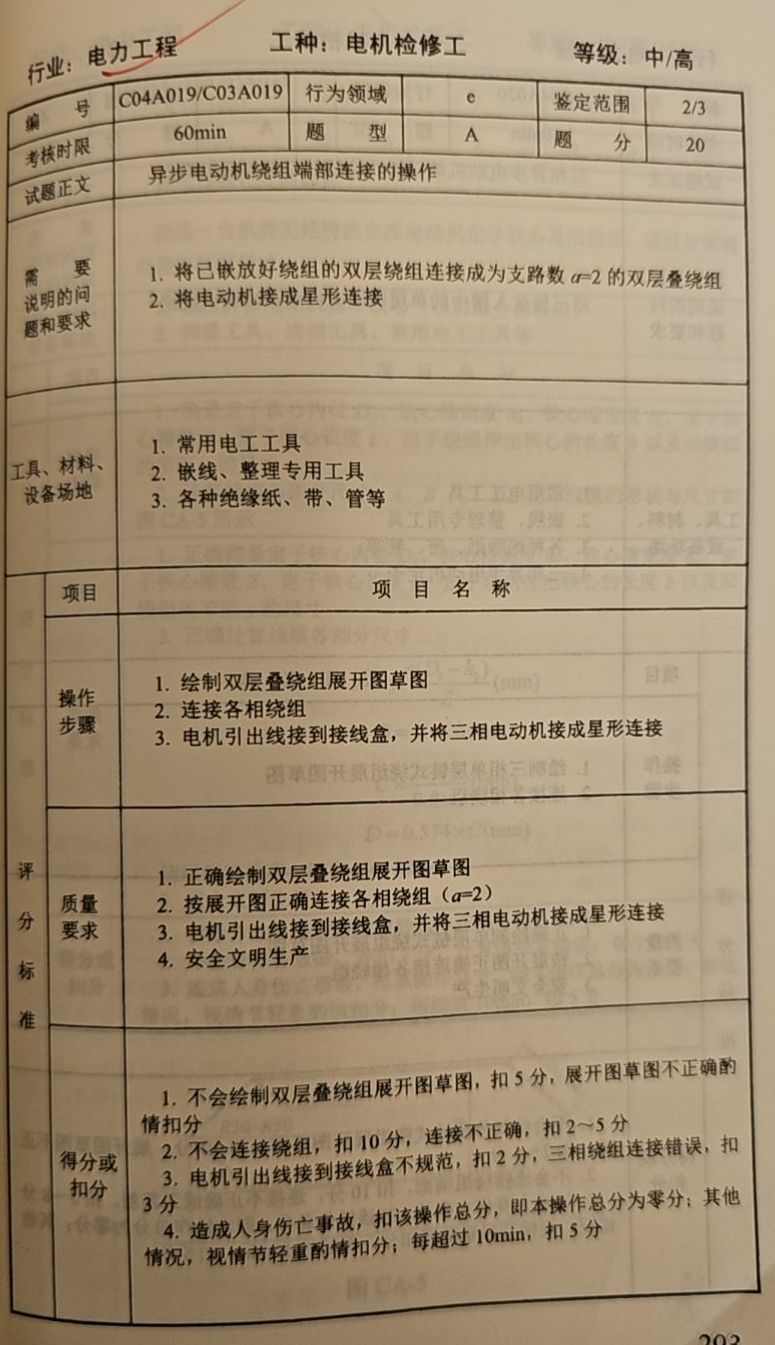

填空题 异步电动机绕组端部连接的操作 需要说明的问题和要求： 1. 将已嵌放好绕组的双层绕组连接成为支路数a=2的双层叠绕组 2. 将电动机接成星形连接 工具、材料、设备场地： 1. 常用电工工具 2. 嵌线、整理专用工具 3. 各种绝缘纸、带、管等

填空题 三相异步电动机定子绕组嵌线（部分绕组）的操作 需要说明的问题和要求： 1. 按工艺要求完成已知技术数据的星形系列 B级绝缘交流电动机定子绕组(部分),重新嵌线和端部连接 2. 测试直流电阻、绝缘电阻绕组 3. 判断绕组相序与同名端 工具、材料、设备场地： 1. 常用电工工具 2. 星形系列电动机 3. 电机嵌线专用工具 4. 工作台 5. 万用表、绝缘电阻表、直流电桥 6. 定子绕组备件电机嵌线所需绝缘材料、槽契、引出线及各种规格的螺钉、螺帽等 请完成以下操作： 1. 嵌线前的准备工作 1.1 记录技术数据 1.2 清理、修理定子铁心槽 2. 嵌线 3. 端部连接与绑扎 需满足质量要求： 1. 嵌线前应正确记录技术数据,无涂改、无遗漏；清理、修理定子铁心槽,清洁无毛刺；裁剪绝缘材料规范 2. 嵌线专用工具使用以及嵌线工艺正确；线匝在槽内排列整齐；不得损伤导线及导线绝缘、槽绝缘；槽契完好,比槽长10~16mm；端部略低于铁心并成喇叭形 3. 端部连接与绑扎工艺工序规范,极相组连接正确；各相引出线相差电角度120°,极性一致；端部绕组绑扎紧密均匀,引出线及标记正确；经测试各技术指标合格 4. 安全文明生产

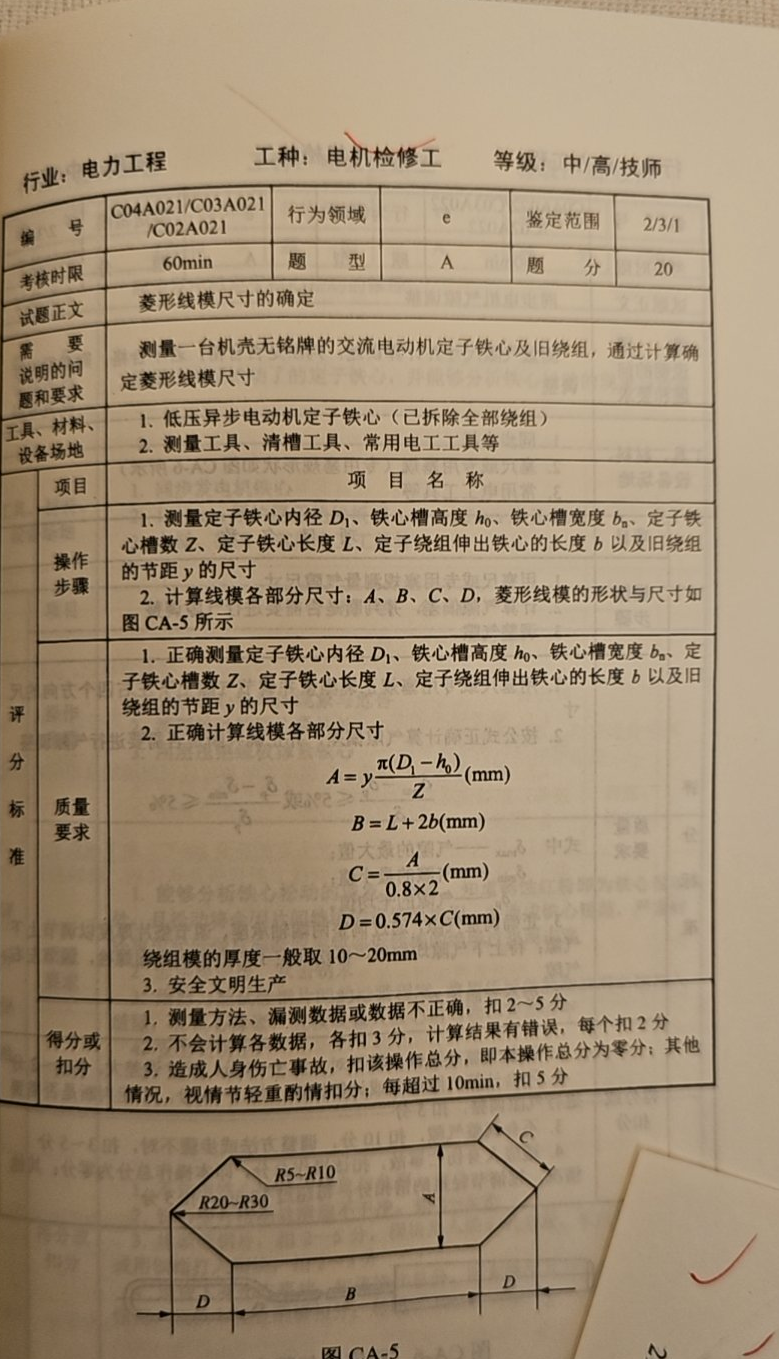

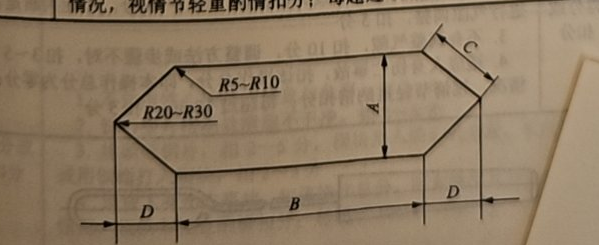

填空题 菱形线模尺寸的确定 需要说明的问题和要求： 测量一台机壳无铭牌的交流电动机定子铁心及旧绕组，通过计算确定菱形线模尺寸 工具、材料、设备场地： 1. 低压异步电动机定子铁心（已拆除全部绕组） 2. 测量工具、清槽工具、常用电工工具等

填空题 同步发电机定子线棒开焊的修理 需要说明的问题和要求：将原为锡焊的定子开焊线棒接头改为银焊或银磷铜焊 工具、材料、设备场地： 1. 同步发电机定子 2. 气焊机 3. 石棉布、石棉绳、石棉泥等耐热材料 4. 直流电桥 5. 锉或砂纸、常用电工工具等 请完成以下操作： 1. 焊接前的准备工作 1.1 拆下绕组端部有关的固紧零件和垫块,并做好标记,以防装复时出错 1.2 剥开接头的并头铜套绝缘物,并记录拆下来的绝缘材料的规格、包扎层数及包扎方法 1.3 用石棉布、石棉绳、石棉泥等耐热材料包住端线及相邻的端线接头,以防烧坏周围的绝缘 2. 焊接 2.1 用气焊（小火嘴）对并头套加热至200℃,取下楔块和并头铜套。用锉或砂纸清除每根扁铜线上的焊锡及氧化物,清除的长度约20mm左右。如扁铜线已烧断,应用银焊接长 2.2 将扁铜线头弯曲,用气焊加热焊接,达到焊接工艺要求。一般最里、最外层铜线采用搭接,中间铜线采用对接 3. 测量直流电阻并装复 需满足质量要求： 1. 焊接前按要求完成各项准备工作 2. 正确使用气焊机清除焊锡及氧化物；按工艺要求焊接开焊接头 3. 经直流电阻测试达到规范要求 4. 安全文明生产

填空题 同步发电机灭磁开关的检修 需要说明的问题和要求：按工艺要求检查与修理同步发电机灭磁开关 工具、材料、设备场地： 1. 同步发电机灭磁电阻 2. 锉刀 3. 直流电桥 4. 常用电工工具 请完成以下操作： 1. 检查主副触头,灭弧栅片及弧罩是否烧坏,如发现主副触头烧毛,则应用锉刀修整,如烧损严重,则应更换 2. 检查操作机构动作是否灵活,如发现动作受阻,则应进行修理 3. 检查各部件的连接线是否牢固,如有松动应拧紧螺栓 4. 检修灭磁电阻是否有熔断或短接现象 5. 测量合闸和分闸绕组的直流电阻 需满足质量要求： 1. 主副触头应完好,其接触面达75%及以上 2. 操作机构应灵活 3. 各部件的连接线牢固 4. 灭磁电阻完好,无熔断或短接现象 5. 合闸和分闸绕组的直流电阻合格,与铭牌数据或上次试验数据相比较,其差值不得超过10% 6. 安全文明生产

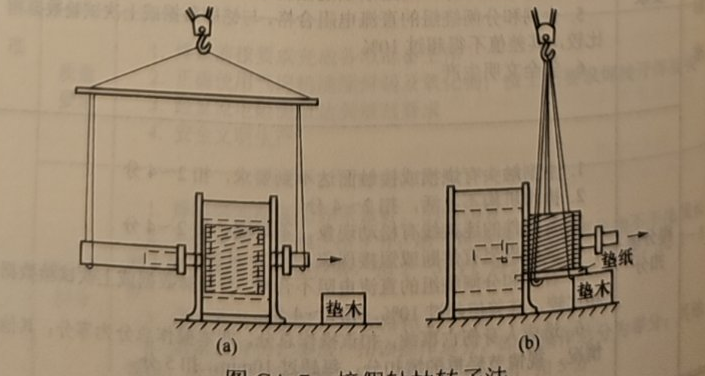

填空题 抽大中型异步电动机转子的操作 需要说明的问题和要求：用接假轴法抽大中型异步电动机转子 工具、材料、设备场地： 1. 大、中型异步电动机 2. 钢管(假轴,其直径较转子轴颈大10~20mm) 3. 垫木、垫纸、棉纱等 4. 起重设备(如行车) 请完成以下操作： 1. 在转轴的一端套入假轴,将轴接长,另一端放上与转子底沿等高的垫木 2. 用钢丝绳套住转子两端的轴颈,如图CA-7(a)所示,将转子微吊起,经检查牢固可靠后,移动起吊设备,使转子慢慢地从定子内膛移出,暂时搁在垫木上 3. 将钢丝绳改套住转子,如图CA-7(b)所示,再慢慢将转子全部移出,吊至检修场地的垫木上放好 需满足质量要求： 1. 可靠地套入假轴,并准备好在另一端放好合适的垫木备用 2. 用钢丝绳套住转子两端的轴颈后,先将转子微吊起,经检查牢固可靠后,才能移动起吊设备,起吊转子不得直接将钢丝绳与轴颈接触,应用纸板或棉纱将轴颈保护好 3. 正式起吊转子时,应注意不得使转子碰及定子铁心与绕组,钢丝绳与转子间应垫纸板,且钢丝绳不要放在铁心风道内,防止损伤转子,起吊平稳,放置安全 4. 安全文明生产

填空题 高压异步电动机定子绕组的局部修理 需要说明的问题和要求： 1. 定子绕组上层绕组的修理 2. 绝缘电阻、直流电阻测试 工具、材料、设备场地： 1. 高压交流电动机定子 2. 交流电焊机(380V/220V，150A) 3. 交流电源380V/220V 4. 电机嵌线专用工具 5. 电气测量仪表、常用电工工具、自粘性硅橡胶三角带和其他绝缘材料、绝缘导线 请完成以下操作： 1. 修理前的工具、材料、设备的准备工作 2. 包扎绕组绝缘 2.1 通电加热软化并取下需更换的绕组 2.2 检查并正确修补故障绕组铜线匝,并用绝缘带包扎 3. 绕组嵌装 3.1 清理线槽 3.2 绕组嵌装 3.3 装配槽契并进行连线焊接、连线绝缘包扎与端部绝缘处理 4. 进行电动机绝缘电阻、直流电阻测试 需满足质量要求： 1. 修理前做好绕组绝缘材料、绑扎线、槽契、各种专用工具等的准备工作,并检查电源设备、电焊机正常,各端头接触良好；正确选用测试仪表 2. 通电加热软化绕组的方法正确,无过热现象；取出故障绕组时不得损坏其他绕组；检查并正确修补故障绕组铜线匝；绝缘带包扎工艺好,无空气隙,厚度与原绝缘一致 3. 清理线槽应无杂物和毛刺,不能用硬物重击于绕组硅橡胶绝缘或割伤绕组绝缘；装配槽契工艺正确,松紧一致；连线焊接工艺好、牢固；连线绝缘包扎紧密,端部绝缘垫块无遗漏,绑扎牢固、规范 4. 绝缘电阻、直流电阻测试合格 5. 安全文明生产
