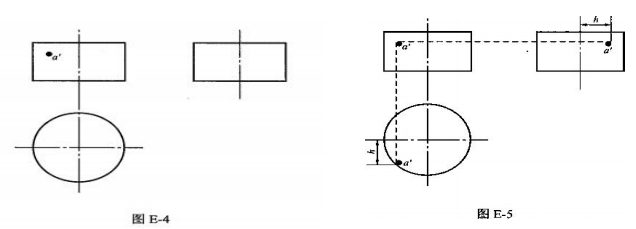

填空题 如图E-4所示，圆柱上一点A，在主视图上的投影是a'，画出A在左俯视图上的投影。

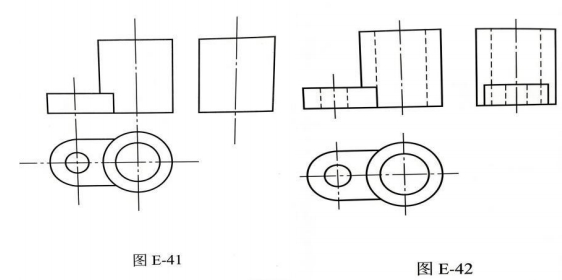

填空题 补全图E-41的三视图。

填空题 图E-81中分析组合体尺寸，找出尺寸基准，并做下列填空题： （1）中段圆锥体部分的定形尺寸为18、$$\boldsymbol{\phi40}$$和$$\boldsymbol{\phi20}$$； （2）$$\boldsymbol{\phi40}$$圆柱体上开槽的定形尺寸为44、16；

填空题 补画图E-49的俯视图。

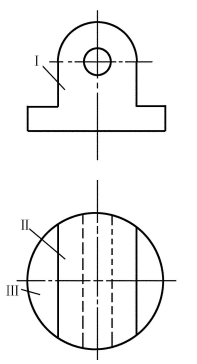

填空题 用线面分析法看懂视图（图E-72），并回答下列问题（正确的打“√”）： （1）线框Ⅰ为（平面、圆柱面√、圆锥面、球面）；该面与H面位置关系为（平行、垂直√、倾斜）。 （2）线框Ⅱ为（平面、圆柱面√、圆锥面、球面）；该面与V面位置关系为（平行、垂直√、倾斜）。 （3）线框Ⅲ为（平面√、圆柱面、圆锥面、球面）；该面与W面位置关系为（平行、垂直√、倾斜）。 （4）主视图中圆为（不通孔、通孔√）；该孔轴线为（正平线、铅垂线、侧平线、正垂线√）。

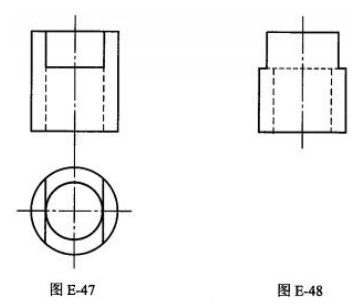

填空题 补画图E-47的左视图。

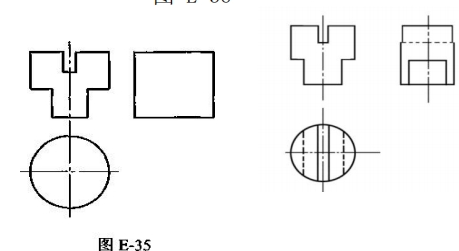

填空题 补全图E-35的三视图。

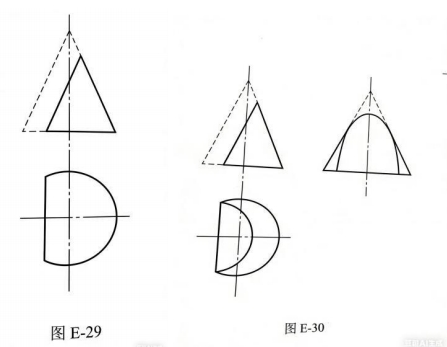

填空题 图E-29的圆锥切去虚线部分，请补全其三视图。

填空题 填出图E-51立方体上各线段的名称。
