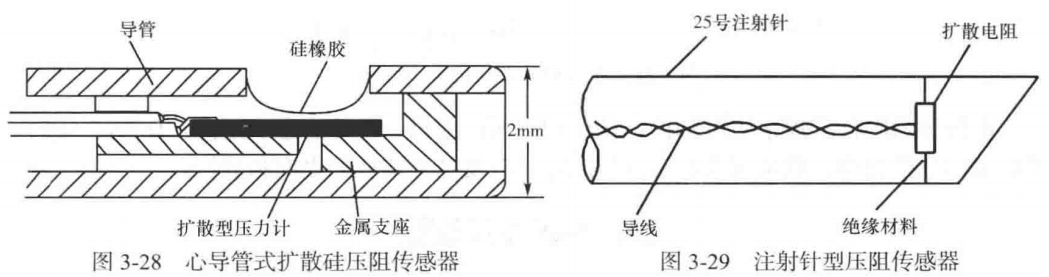

测量血压及其它人体器官压-扩散式半导体压阻式暨导管尖端式血压传感器-（包括眼压、子宫、颅内、尿道、心血管，胆道）。
①传感器选择：根据题意，采用电阻应变式传感器中的（半导体压阻式传感器）进行血压测量
②工作原理：压阻效应：当半导体器件受到外力作用时，产生以电阻率变化为主，机械形变为辅的电阻值变化的过程，可利用该原理进行血压测量
③测量步骤：结构如图所示，扩散引线由导管引出，在导管的侧面开一小孔，在小孔上涂覆硅橡胶膜， 此膜既起传递心内压力的作用，又起封闭作用，压力是通过硅橡胶膜传递给硅膜片/压力计而引起扩散电阻变化的，通过刺破皮肤和血管，实现血液和感压膜片的直接耦合，感压膜片感受到血液给出的压力信号并发生形变，通过压阻效应使得测量系统的电阻值发生变化，实现把血压的变化转化为测量电路中电阻的变化，从而使得血压和电路中的电信号在合理条件下呈现对应的函数关系，再通过测量放大电路转换得到直观的对应血压情况的电信号输出结果。

④结构图
⑤工作流程

测脉搏/指力/脉象图的最优解-扩散式半导体压阻式传感器-压阻效应-关于脉搏：动脉血管随心脏收缩与扩张而周期性波动的现象称脉搏。心脏在周期性搏动中挤压血管引起动脉管的弹性变形，在体表动脉各处都可以测得这种脉搏波。
①传感器选择：根据题意，采用电阻应变式传感器中的（半导体压阻式传感器）进行脉搏/指力测量
②工作原理：压阻效应：当半导体器件受到外力作用时，产生以电阻率变化为主，机械形变为辅的电阻值变化的过程，可利用该原理进行脉搏测量

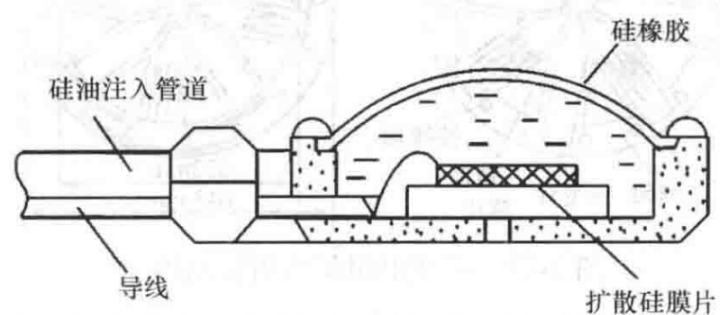

③测量步骤：结构如图所示，扩散引线由导管引出，注入管道的硅油用于传输信号，通过传感器敏感元件和体表动脉/手指的直接接触，实现对脉搏波的检测，感压膜片感受到脉搏/手指给出的压力信号并发生形变，通过压阻效应使得测量系统的电阻值发生变化，实现把脉搏波/手指活动情况的变化情况转化为测量电路中电阻的变化，从而使得脉搏的搏动情况和电路中的电信号在合理条件下呈现对应的函数关系，再通过测量放大电路转换得到直观的对应脉搏波情况/指力的电信号输出结果，包括脉搏波形频率和幅度变化的测量。
④结构图
⑤工作流程

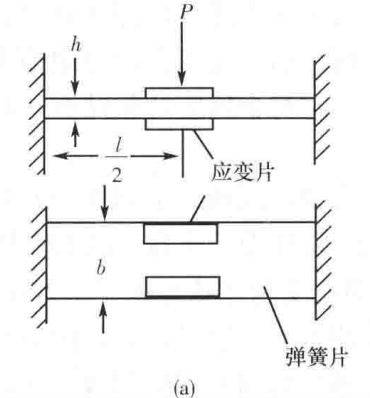

测呼吸-金属电阻应变式传感器-应变效应
①传感器选择：根据题意，采用电阻应变式传感器中的金属电阻应变式传感器进行呼吸测量
②工作原理：应变效应：当金属材料受到外力作用时，产生以机械形变为主，电阻率变化为辅的电阻值变化的过程，可利用该原理进行呼吸测量；伯努利效应：流速快的气压更小，不同流速的流体形成气压差

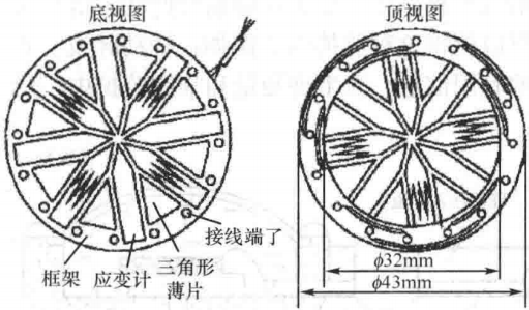

③测量步骤：结构如图所示，8个应变计和三角形薄片组成，应变计是由容易感受压力变化的弹簧片和金属应变丝组成，且每相邻的两个应变计上的金属丝都是反向安置的，当人体呼吸时，利用伯努利效应，呼吸气体流量穿过该传感器各应变计和三角薄片的缝隙时，弹簧片感受到气流带来的压力差，从而使上面的金属应变丝发生形变，通过应变效应使得测量系统的电阻值发生变化，实现把脉搏波的变化情况转化为测量电路中电阻的变化，从而使得呼吸的情况和电路中的电信号在一定条件下呈现对应的函数关系，再通过测量放大电路转换得到直观的对应呼吸情况的电信号输出结果。
④结构图
⑤工作流程

测体重-金属电阻应变式传感器-应变效应
①传感器选择：根据题意，采用（电阻应变式)传感器中的(金属电阻应变式)传感器进行(体重)测量
②工作原理：(应变效应：当金属材料受到外力作用时，产生以机械形变为主，电阻率变化为辅的电阻值变化的过程，可利用该原理进行(体重)测量)
③测量步骤：结构如图所示，(一个弹性平行梁，梁的一端固定，另一端用于接收载荷力，梁的上下表面粘贴四个金属应变片)当测量人体体重时，通过重力施加给端部的载荷，让（梁的表面）感受到（体重）给出的（压力）信号并使得上面的金属应变丝发生（形变），通过(应变效应)使得测量系统的(电阻值)发生变化，实现把(压力的变化)转化为(测量电路中电阻的变化)，从而使得(体重)和(电路中的电信号)在一定条件下呈现对应的函数关系，再通过测量放大电路转换得到直观的对应(体重)的电信号输出结果。
④结构图
⑤工作流程

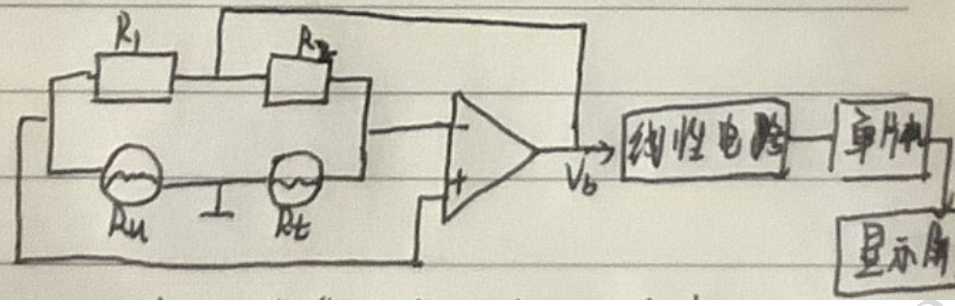

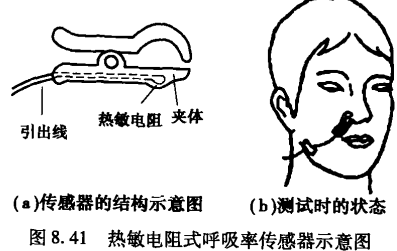

呼吸-金属热敏电阻传感器-
分析;测呼吸频率可以根据鼻腔呼出与吸入气体之间的温度差作为传感器的输入信号变量，因此可以利用热敏电阻来设计一款测量呼吸频率的传感器。同时鼻腔呼出与吸入气体时的压力差可以作为传感器的输入信号变量,因此也可以用电阻、电容、电感、压电材料等设计一款压力传感器用于监测呼吸频率。

工作原理:几乎所有物质的电阻率都随其本身的温度而变化，这一现象称为热电阻效应。因以可以利用热敏电阻对温度的依赖关系，将传感器如图所示放置于被测对象的鼻孔处(下左图)，通过呼吸时吸入和呼出气体温度差而在输出端产生与之对应的电信号，从而达到呼吸频率的连续监测。如下右图所示，这个电路在在恒温下工作,假设热敏电阻Ru因呼出气体使其温度升高而偏离白身温度，使阻值减少，放大器由于同相输入端电压减小，故使以Vb也相应减小。这又使桥路电源减小而使Ru温度降温，故使Ru的温度得到补偿而维持到恒定温度上，这种变化被单片机记录下来并转化为相应的呼吸频率值并在显示屏上显示。

血流量-热敏电阻式-热对流法
工作原理;几乎所有的物质的电阻率都随其本身的温度而变化，这一现象成为热电阻效应。因此，可以利用热敏电阻对温度的依赖关系，采用热对流原理，使处于较冷流动介质〈血液)中的液体冷却，其冷却速度和流动介质的流量成比例。如图所示，整个传感器在恒温下工作，且Ru与血液的恒定温差△T小于5C以避免血液中的纤维素凝结在传感器上。假设热敏电阻因自热偏离规定温度，则由血流使Ru温度降低、阻值增大，放大器同相输入端电压增大，故使Vb也相应增夭。这又使桥路电源增高使得Ru加热，最终使Ru的温度得到补偿而维持在恒定的温度上。这种变化与血流量存在某种一一对应的函数关系，因此经过单片机计算处理转化为响应的血流量值并由显示器显示输出。

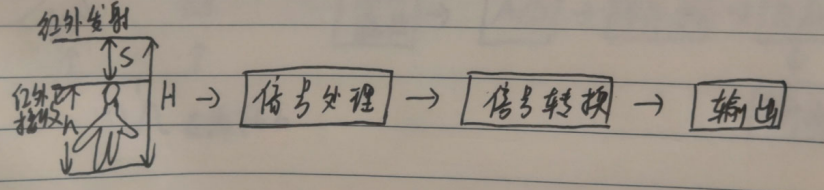

测体温、身高-红外传感器-无接触、热辐射原理、热释电效应
工作原理:利用红外线传播时的不扩散原理:因为红外线在穿越其它物质时折射率很小，红外线的传播是需要时间的，当红外线从测距仪发出碰到反射物被反射回来被测距仪接受到再根据红外线从发出到被接受到的时间及红外线的传播速度就可以算出距离。根据公式S=VT即可得到被测对象的身高。因此如图所示，当人体站立于红外发射器的正下方，当红外线碰到人头顶，就会被反射回来，传感器接受到信号。测量电路根据h=H-VT公式得到被测对象的身高。

测脂肪厚度-红外-吸收谱特异性、热辐射原理
工作原理:红外光谱分析方法具有绿色无污染、非破坏样品、检测快速、可实现多成分同时定量分析等优点。利用红外光对皮肤有良好穿透特性以及其背向散射与脂肪厚度呈线性关系的原理,可以实现人体皮下脂肪厚度的红外无损检测。便携式脂肪厚度测量仪使用方波信号驱动光源,光源采用价钱较为便宜的硅发光二极管，采用双二极管结构，波长为875 nm和 940 nm，两者可以检测各自波长下样品的信息，又可消除背景干扰。两路光经测量对象后分时进入检测器，经放大后由数据采集系统送入处理器,而后由单片机进行数据处理后混同个体基本信息得出脂肪厚度输出。系统的结构简图如图所示。

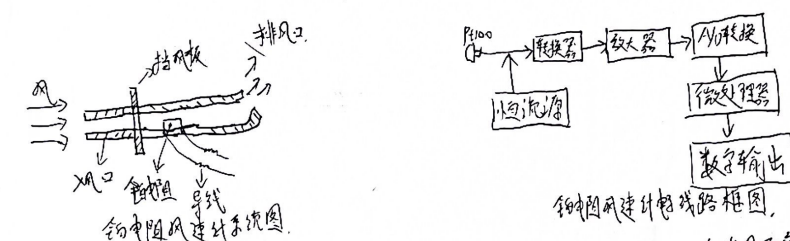

测风速、流体流速-金属热敏电阻传感器
热源在血液中的热传导与血液的流速有一定关系，据此可测定血流量的大小，也可用这个性质测风速，因为都是流体速度。本质是热敏电阻的耗散原理，（热敏电阻在流体中所消耗的功率W与流体流速有关系),使用金属热敏电阻传感器，利用温度变化导致金属电阻变化的原理而设计。如图所示，通电源以电热的方式加热铂电阻并置于流体中（这里的流体就是指有风的空气），铂电阻温度变化从而电阻值变化，而风速的大小决定了铂电阻的散热情况，即风速和温度的变化情况呈线性关系，通过测量电路输出端电信号就可以得到决定温度变化的相对应的风速信号，再通过放大器，A/D转换和其他处理得到对应的风速测量值

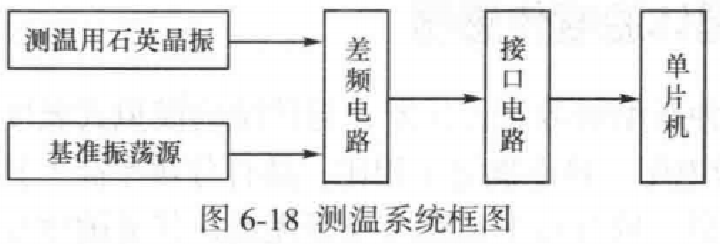

测量振动-石英晶振-石英晶体测温传感器的工作原理，利用石英晶体的固有震荡频率随温度变化，再根据温度特性设计的传感器

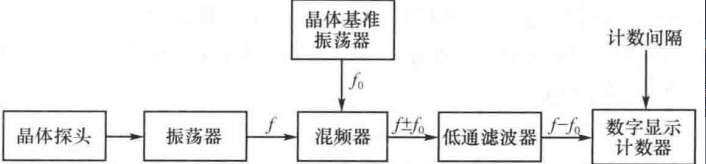

利用石英晶体固有振荡频率和温度的线性关系，把温度的变化转化为振荡频率的变化。由于振荡频率随温度变化相对于中心频率fo较小，将测温振荡器的信号与频率稳定的基准振荡器混频后，取差频f-fo进行计数，得到与温度成正比的计数值。

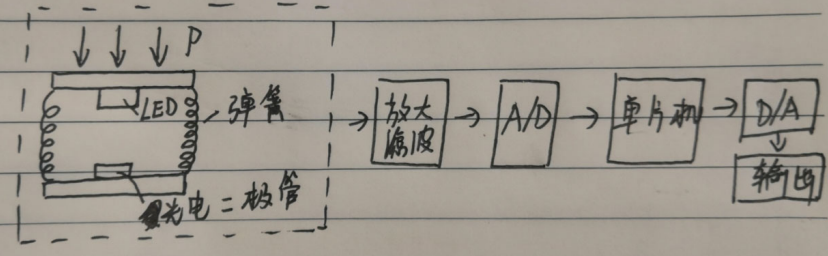

测血压-光电二极管

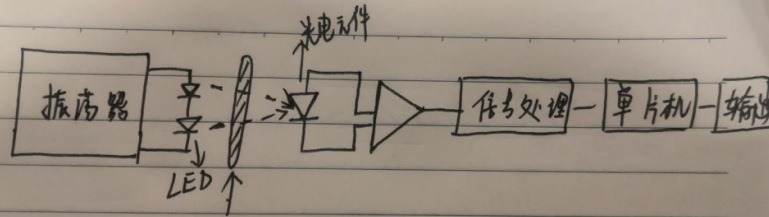

工作原理:物质吸收了光子的能量而产生的电效应称为光电效应。当血压作用于如下图所示的弹性元件时，弹簧发生相应的形变，从而使LED与光电二极管之间的距离减小，光电二极管接收的光信号强度增大。无血压作用力时，光强度为A，血压作用之后，光强度为B，A与B之间的差值与血压成正比，血压越大，差值越大，即可通过光信号的差值得到血压的大小。得到的信号通过放大滤波后经A/D进入单片机进行信号处理，处理得到的信号经D/A转化后输出显示血乐值

测血氧饱和度-光电传感器-光电效应、不同物质吸收光谱特异性、朗伯-比尔定律；
①传感器选择：根据题意，采用（光电)传感器进行(血氧饱和度)测量
②工作原理：(光电效应：将光信号转变为电信号的现象，分为外光电效应和内光电效应；血氧饱和度：血氧饱和度是指血液中单位体积内氧合血红蛋白（HbOz）的数量与血红蛋白的总数之比；朗伯-比尔定律：朗伯比尔定律是分光光度法的基本定律，是描述物质对某一波长光吸收的强弱与吸光物质的浓度及其液层厚度间的关系)
③测量步骤：结构如图所示，脉搏血氧仪测量氧饱和度的原理是根据血红蛋白的吸收光谱，即血红蛋白(Hb）和氧合血红蛋白（HbOz）对不同波长的光有着不同的吸收系数，当不同波长的光射入两种物质时，不同物质呈现出不同的吸收光谱特性，通过对吸收光谱特性的分析，实现把(不同的入射光波长)转化为(两物质的成分比例)，从而使得(入射的光谱波长)和(血氧饱和度)在一定条件下呈现对应的函数关系，再通过测量放大电路转换得到直观的对应(血氧饱和度)的光谱波长输出结果。
工作原理:。脉搏血氧仪测量氧饱和度的原理是根据血红蛋白的吸收光谱，即血红蛋白(Hb）和氧合血红蛋白（HbOz）对不同波长的光有着不同的吸收系数。对波长为805 nm的光，血红蛋白和氧合血红蛋白的吸收率是一样的，而对660 nm左右的光，二者的吸收率相差最大。因此，用波长为805 nm左右的光作为参考光，将660 nm左右的光用作测量光，根据血红蛋白的吸收光谱特性，运用朗伯-比尔定律，建立经验公式，并在技术上解决光源、光电转换测量方式等问题，便可测出血氧饱和值。因此只需要从人的手指尖部获取信息，经透射式脉搏血氧仪，得到被测对象血氧值，其仪器的结构框图如下图所示
④结构图

⑤工作流程

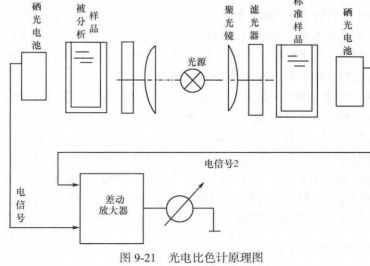

测量颜色、浓度的传感器
这是基于光电池下的传感器，光电比色计。光电比色计属于分析仪器，其原理如图。从光源发出的光束分成左右两路，其中一路光程中放有标准样品，另一路光程中放有被测溶液。两光程的终点分别装有两个特性完全相同的光电池，两光电池送出的信号输入差动放大器，其输出在表头上显示。显示值正比于被分析样品的某项指标，如颜色、浓度、混浊度等。

测量疾病发展情况的传感器-红外热成像仪
红外热成像仪，利用机体的功能状态发生变化，必然导致机体热场的变化的原理。医用红外热像仪可以被动接受人体发出的8~16um的远红外线,将人体的温度热图扫描出来,经由计算机处理后成为一幅人体的红外热图。人体全身任何的疾病变化均会有不同的温度变化，只要有0.05度的改变,仪器就可以扫描出来，并以不同的颜色分布来显示，以热图的形式客观的实时记录，动态的监视机体的这种变化，加以分析比较诊断，为预防、保健、治疗提供了客观的热场变化信息。

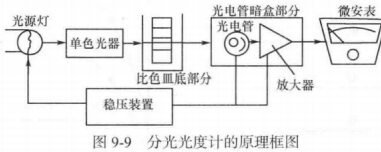

测量浓度的传感器-光电倍增管
光电倍增管用于分光光度计，测量溶液浓度的仪器。远离就是光穿过不同浓度的溶液再射到光电管到时候，它的这个光照的强度啊波长是不一样的。这就导致光射入器件之后，这个它溢出电子的数量啊这些也就不同了。光电倍增管这一随溶液浓度不同而变化的光信号转换成电信号，在经过放大器，A/D转换器处理后显示出来

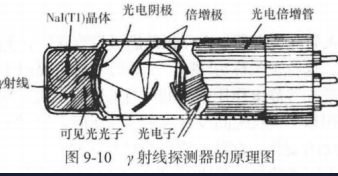

测量伽马射线的传感器-光电倍增管
可以用来探测伽马射线。这个射线它照射到这个晶体里面，让这个晶体会发生光脉冲，这光脉冲一旦打到这个元器件里面，这个元器件它就会表面溢出大量的电子，一旦在光电倍增管里面流动的话，那个电流就特别大了，就通过这种方式来测量伽马射线的强度。

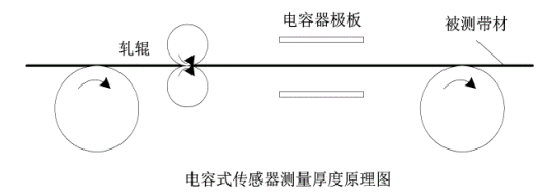

测厚度/-变介电常数型电容式传感器-不同介电常数的电容不同
①传感器选择：根据题意，采用（电容式)传感器中的(变介电常数型电容式)传感器进行(厚度)测量
②工作原理：(电容公式：保持两个参数不变，仅改变其中一个参数，这里是仅改变介电常数，那么电容变化就和该参数变化形成一一对应的函数关系，那么被测量的变化就可以直接由电容C的变化反映出来，可利用该原理进行(厚度)测量)
③测量步骤：结构如图所示，在被测带材的上下两边各放一块面积相等、与带材中心等距离的极板，这样，极板与带材就构成两个电容器（带材也作为一个极板）。用导线将两个极板连接起来作为一个极板，带材作为电容器的另一极，此时，相当于两个电容并联)当测量板材厚度时，通过板材的滚动，让（电容极板）感受到（厚度差）带来的（距离变化）信号并使得电容量发生（改变），通过(电容变化)使得测量系统的(电量)发生变化，实现把(厚度的变化)转化为(测量电路中电量的变化)，从而使得(板材厚度)和(电路中的电信号)在一定条件下呈现对应的函数关系，再通过测量放大电路转换得到直观的对应(厚度)的电信号输出结果。
④结构图

⑤工作流程

测液位-变介电常数型电容式传感器-不同介电常数的电容不同
①传感器选择：根据题意，采用（电容式)传感器中的(变介电常数型电容式)传感器进行(液位)测量
②工作原理：(电容公式：保持两个参数不变，仅改变其中一个参数，这里是仅改变介电常数，那么电容变化就和该参数变化形成一一对应的函数关系，那么被测量的变化就可以直接由电容C的变化反映出来，可利用该原理进行(液位)测量)

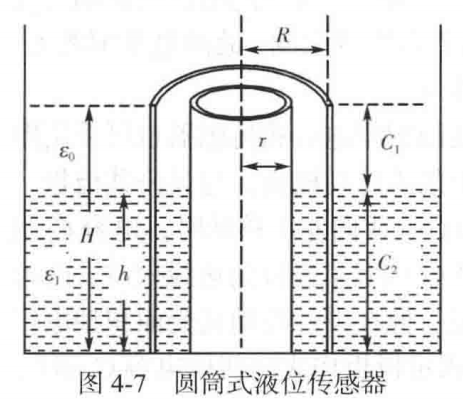

③测量步骤：结构如图所示，两个圆筒状电极构成的电容器周围浸入被测液体，其介电常数为一定值，当液体浸入一定高度时，通过液体高度的变化，让（电容器）感受到（因为液体占有量不同）带来的（总介电常数变化）信号并使得电容量发生（改变），通过(电容变化)使得测量系统的(电量)发生变化，实现把(液体的高度)转化为(测量电路中电量的变化)，从而使得(板材厚度)和(电路中的电信号)在一定条件下呈现对应的函数关系，再通过测量放大电路转换得到直观的对应(液体高度)的电信号输出结果。
④结构图

⑤工作流程

测血压/压力-变间距型电容式传感器-不同介电常数的电容不同
①传感器选择：根据题意，采用（电容式)传感器中的(变间距型电容式)传感器进行(血压/压力)测量
②工作原理：(电容公式：保持两个参数不变，仅改变其中一个参数，这里是仅改变极板间距，那么电容变化就和该参数变化形成一一对应的函数关系，那么被测量的变化就可以直接由电容C的变化反映出来，可利用该原理进行(血压/压力)测量)

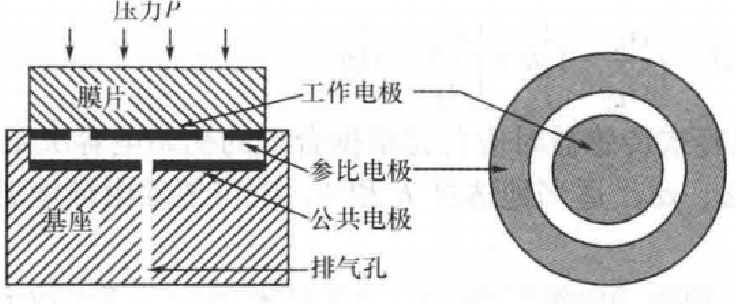

③测量步骤：结构如图所示，两利用上下两个电极之间组成电容，膜片上有两个电极，工作电极和参比电极，公共电极在下方，其中参比电极和公共电极组成参比电容，工作电极和公共电极组成敏感电容，参比电容和敏感电容串联组合，通过 （血压或压力的作用在血管壁时），让（紧贴血管体表面的感应膜片）感受到（压力、血压）带来的（压力）信号并使得膜片发生（形变），通过(形变)使得测量系统的(电容板间距)发生变化，实现把(压力、血压的大小)转化为(电容量的变化)，从而使得(压力、血压)和(电路中的电信号)在一定条件下呈现对应的函数关系，再通过测量放大电路转换得到直观的对应(压力、血压大小)的电信号输出结果。
④结构图

⑤工作流程

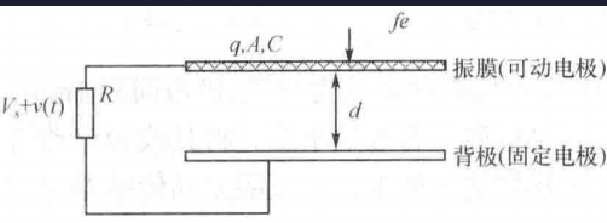

测声音-变间距型电容式传感器-不同极板间距的电容不同
①传感器选择：根据题意，采用（电容式)传感器中的(变间距型电容式)传感器进行(声音)测量
②工作原理：(电容公式：保持两个参数不变，仅改变其中一个参数，这里是仅改变极板间距，那么电容变化就和该参数变化形成一一对应的函数关系，那么被测量的变化就可以直接由电容C的变化反映出来，可利用该原理进行(声音)测量)
③测量步骤：结构如图所示，声音以声波形式传递，有一固定极板和一可动极板，通过 （声音发出的声波），让（可动极板）感受到（振动）带来的（位移）信号并使得极板间距发生（改变），通过(间距的变化)使得测量系统的(电容量)发生变化，实现把(声音的大小)转化为(电容量的变化)，从而使得(声音的大小)和(电路中的电信号)在一定条件下呈现对应的函数关系，再通过测量放大电路转换得到直观的对应(声音大小)的电信号输出结果。再经过耳机输送把电信号又转化为声信号可构成助听器
④结构图

⑤工作流程

测速度、呼吸、气体浓度、力-变间距型电容式传感器-不同极板间距的电容不同
①传感器选择：根据题意，采用（电容式)传感器中的(变间距型电容式)传感器进行(速度或呼吸)测量
②工作原理：(原理一：电容公式：保持两个参数不变，仅改变其中一个参数，这里是仅改变极板间距，那么电容变化就和该参数变化形成一一对应的函数关系，那么被测量的变化就可以直接由电容C的变化反映出来，原理二：气体吸收光能后，气体温度変化，压强发生变化，可利用该原理进行(速度或呼吸)测量)

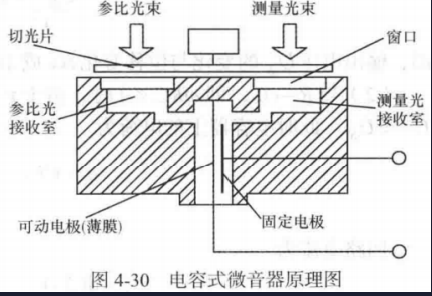

③测量步骤：结构如图所示，他又称电容式微音器，有参比光束和测量光束，有一固定极板和一可动极板，构成平行板电容器，通过 （呼吸转换的气体/随时间变化的力或速度），让（接收室）感受到（呼吸气体）带来的（气体压强变化）信号并使得极板间距发生（改变）这里的测量速度或力的外力直接作用在可动极板，通过(间距的变化)使得测量系统的(电容量)发生变化，实现把(呼吸频率或者说气体浓度/速度或力)转化为(电容量的变化)，从而使得(呼吸频率或者说气体浓度/速度或力)和(电路中的电信号)在一定条件下呈现对应的函数关系，再通过测量放大电路转换得到直观的对应(呼吸频率或者说气体浓度/速度或力)的电信号输出结果。测量呼吸是将传感器放在鼻孔处感受呼吸带来的气压变化的
④结构图

⑤工作流程

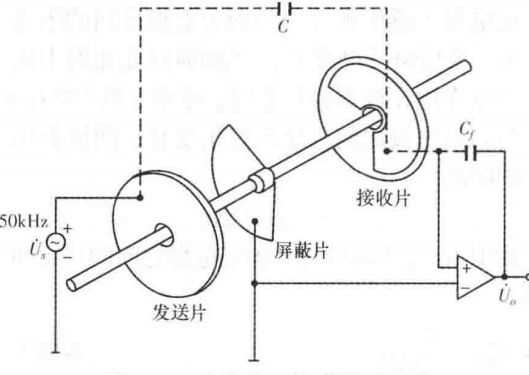

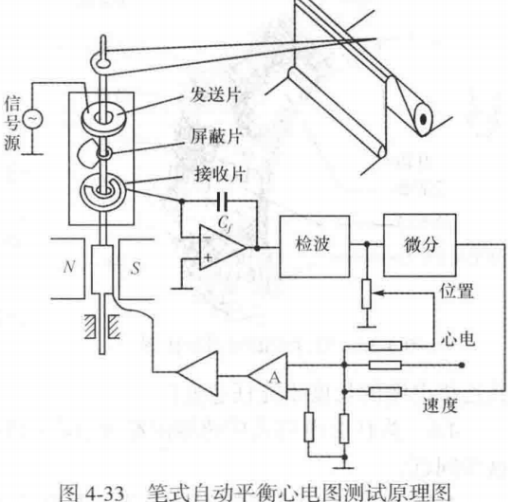

测位置转角和心电图-变面积型电容式传感器-不同极板有效面积的电容不同
①传感器选择：根据题意，采用（电容式)传感器中的(变面积型电容式)传感器进行(声音)测量
②工作原理：(电容公式：保持两个参数不变，仅改变其中一个参数，这里是仅改变极板有效面积，那么电容变化就和该参数变化形成一一对应的函数关系，那么被测量的变化就可以直接由电容C的变化反映出来，可利用该原理进行(位置转角和心电图)测量)
③测量步骤：结构如图所示，固定好发送片和接收片，接地的屏蔽片是可动电极，通过 （转轴带动屏蔽片转动时），让（发送片和接收片组成的电容器）感受到（屏蔽片转动）带来的（交替周期的位置）信号并使得极板间有效面积发生（交替改变），通过(有效面积的变化)使得测量系统的(电容量)发生变化，实现把(位置转角)转化为(电容量的变化)，从而使得(屏蔽片的位置转角)和(电路中的电信号)在一定条件下呈现对应的函数关系，再通过测量放大电路转换得到直观的对应(位置转角情况)的电信号输出结果。患者的心电信号和屏蔽片转动的位置信号是一一对应的，如果两者不一致，该传感器能够利用记录笔的偏转减小误差，直到两者相对应。因而整个传感器称为“笔式自动平衡心电图测试原理图”
④结构图

⑤工作流程

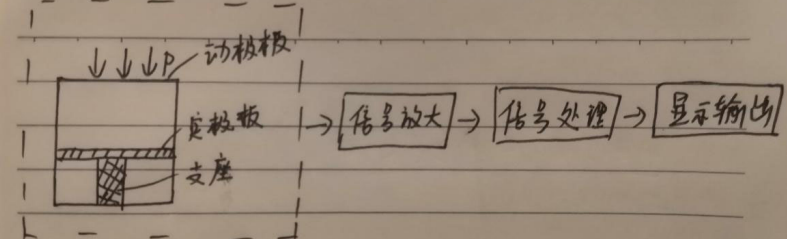

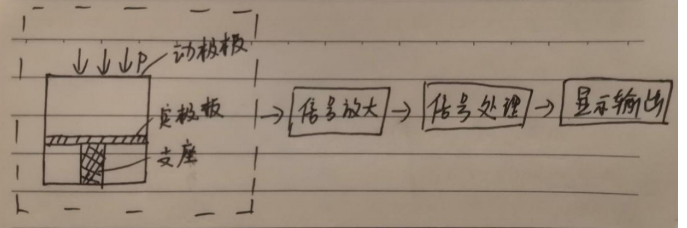

测脉搏-变间距型电容式传感器-不同极板间距的电容不同
①传感器选择：根据题意，采用（电容式)传感器中的(变间距型电容式)传感器进行(脉搏)测量
②工作原理：(电容公式：保持两个参数不变，仅改变其中一个参数，这里是仅改变极板间距，那么电容变化就和该参数变化形成一一对应的函数关系，那么被测量的变化就可以直接由电容C的变化反映出来，可利用该原理进行(脉搏)测量)
③测量步骤：结构如图所示，有一固定极板和一可动极板，通过 （紧贴在血管壁的传感器感受脉搏的波动），让（敏感元件）感受到（脉搏波动）带来的（压力）信号并使得可动极板发生（位移改变），通过(极板间的间距变化)使得测量系统的(电容量)发生变化，实现把(脉搏的波动)转化为(电容量的变化)，从而使得(脉搏的波动)和(电路中的电信号)在一定条件下呈现对应的函数关系，再通过测量放大电路转换得到直观的对应(脉搏大小)的电信号输出结果。
④结构图

⑤工作流程

测转速-变面积和变间距型电容式传感器-不同极板间距的电容不同
①传感器选择：根据题意，采用（电容式)传感器中的(变面积和变间距型电容式)传感器进行(转速)测量
②工作原理：(电容公式：保持两个参数不变，仅改变其中一个参数，这里是既改变极板间距，又改变有效面积，那么电容变化就和该参数变化形成一一对应的函数关系，那么被测量的变化就可以直接由电容C的变化反映出来，可利用该原理进行(转速)测量)

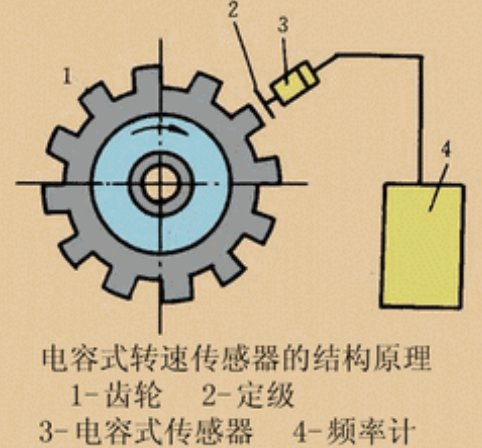

③测量步骤：结构如图所示，一个旋转金属体上有若干个齿轮，旁边安装有电容式传感器，当金属体旋转时，让（电容式传感器）感受到（由齿轮与定级板的相对运动）带来的（极板间距和有效面积的周期性变化）信号并使得电容器电容量发生（改变），通过(齿轮转动)使得测量系统的(电容量)发生变化，实现把(齿轮转动)转化为(电容量的变化)，从而使得(齿轮转动)和(电路中的电信号)在一定条件下呈现对应的函数关系，再通过测量放大电路转换得到直观的对应((齿轮转动)的电信号输出结果。
齿轮转动的情况被频率计记录下来，由转速和频率的公式就可以得到转速的大小
④结构图

⑤工作流程

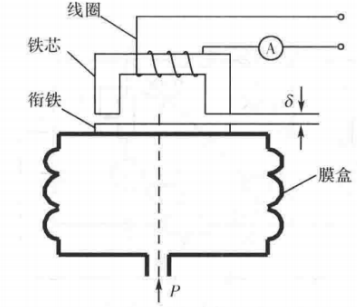

测压力/位移/振动/加速度/频率/呼吸/血压-变气隙式自感传感器-力与运动改变气隙宽度，这里举压力为例子
①传感器选择：根据题意，采用（电感传感器)传感器中的（变气隙式自感)传感器进行(压力)测量
②工作原理：(电磁感应原理：线圈磁通量的变化产生感应电动势，而被测量是引起磁通量变化的原因，因此可以通过测量感应电动势来反映被测量的大小；变气隙式自感传感器原理：自感传感器由线圈、铁芯、运动衔铁构成，传感器运动部分和衔铁相连，当传感器运动部分运动时衔铁也跟着移动，从而改变气隙宽度，导致线圈磁通量发生变化，从而使得线圈电感量（自感系数）发生变化的过程，通过测量自感电动势的大小来反应被测量的情况)
③测量步骤：结构如图所示，线圈、铁芯固定，运动衔铁与被测对象相连，当 （外界压力作用在运动衔铁上时），让（膜盒）感受到（外界压力）带来的（位移）信号并使得运动衔铁发生（位移），通过(运动衔铁和铁芯间气隙宽度的改变)使得线圈的(感应电动势)发生变化，实现把(外界压力)转化为(线圈电感的变化)，从而使得(压力)和(电信号)在一定条件下呈现对应的函数关系，再通过测量放大电路转换得到直观的对应(压力)的电信号输出结果。
可把压力广义化为血压/位移/呼吸/气压/振动/加速度等

④结构图

⑤工作流程

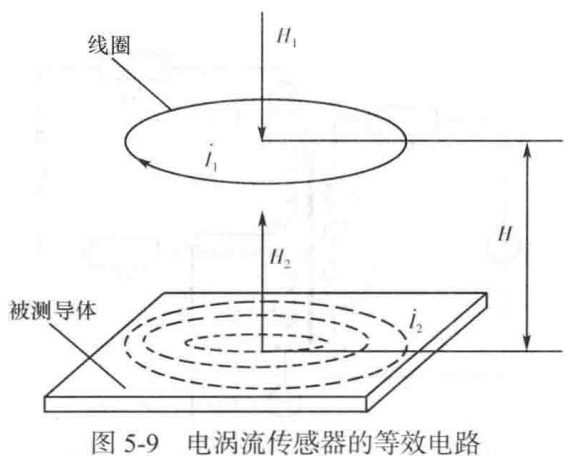

测转速-电涡流式电感传感器-线圈等效阻抗和电涡流大小呈函数关系，包括（电阻率p、磁导率μ、厚度d、线圆与金属导体的距离x）

这里体现在金属被测物和线圈的距离上
①传感器选择：根据题意，采用（电感传感器)传感器中的电涡流式电感)传感器进行(转速)测量
②工作原理：(电磁感应原理：线圈磁通量的变化产生感应电动势，而被测量是引起磁通量变化的原因，因此可以通过测量感应电动势来反映被测量的大小；电涡流原理：通交流电的线圈与被测的金属导体，因交流电产生的交变磁场是变化的，因此通过金属导体的磁通量是变化的，此时金属导体就会产生感应电动势，该电动势在导体内产生如水中涡流状的闭合回路电流，称为电涡流，通过测量电涡流的大小来反应被测量的情况)

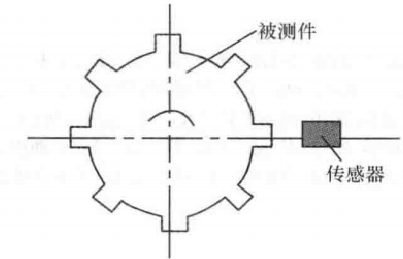

③测量步骤：结构如图所示，左边是被测金属件上安装协同的齿轮，右边包含通入交变电流的线圈，通过 （被测金属件带动齿轮的转动），让（电涡流传感器）感受到（转动）带来的（间距变化）信号并使得线圈磁通量发生（改变），通过(齿轮凹凸型对应的周期性距离变化)使得测量系统的(电涡流)发生变化，实现把(转动频率))转化为(电涡流的变化)，从而使得(转速频率)和(电信号)在一定条件下呈现对应的函数关系，再通过测量放大电路转换得到直观的对应(转动频率)的电信号输出结果。
将该信号经电路处理可以得到和转速相对应的输出信号的频率，再根据公式计算求得转速。

④结构图

⑤工作流程

测厚度（金属材料）-电涡流式电感传感器-线圈等效阻抗和电涡流大小呈函数关系，包括（电阻率p、磁导率μ、厚度d、线圆与金属导体的距离x）这里体现在金属被测物和线圈的距离上
①传感器选择：根据题意，采用（电感传感器)传感器中的电涡流式电感)传感器进行(厚度)测量
②工作原理：(电磁感应原理：线圈磁通量的变化产生感应电动势，而被测量是引起磁通量变化的原因，因此可以通过测量感应电动势来反映被测量的大小；电涡流原理：通交流电的线圈与被测的金属导体，因交流电产生的交变磁场是变化的，因此通过金属导体的磁通量是变化的，此时金属导体就会产生感应电动势，该电动势在导体内产生如水中涡流状的闭合回路电流，称为电涡流，通过测量电涡流的大小来反应被测量的情况)
③测量步骤：结构如图所示，上边是通入交变电流的线圈，下边是要测量厚度的金属导体，当 （被测金属件的厚度发生改变时），让（电涡流传感器）感受到（厚度变化）带来的（间距变化）信号并使得线圈磁通量发生（改变），通过(间距的变化情况)使得被测金属件中的(电涡流大小)发生变化，实现把(金属材料厚度变化))转化为(电涡流变化)，从而使得(厚度)和(电信号)在一定条件下呈现对应的函数关系，再通过测量放大电路转换得到直观的对应(厚度)的电信号输出结果。

④结构图

⑤工作流程

测环形力/握力-差动变压器式互感传感器-力与运动改变气隙宽度，这里举压力为例子
①传感器选择：根据题意，采用（电感传感器)传感器中的（差动变压器式互感传感器)传感器进行(环形力/握力)测量
②工作原理：(电磁感应原理：线圈磁通量的变化产生感应电动势，而被测量是引起磁通量变化的原因，因此可以通过测量感应电动势来反映被测量的大小；差动变压器式互感传感器原理：利用变压器原理，传感器运动部分和衔铁相连，衔铁运动引起主线圈磁通量发生变化，产生电感变化（互感系数），从而使得副线圈输出电势随之变化的过程，通过测量副线圈输出电势的大小来反应被测量的情况)

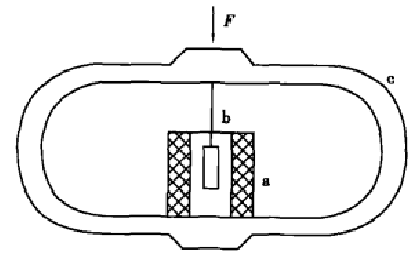

③测量步骤：结构如图所示，a为差动变压器的线圈, b为差动变压器的动铁芯,c为刚性环，刚性环是一个换能器，它将力转变成动铁芯的位移，当 （外界压力作用在刚性环上时），让（运动衔铁）感受到（环形力/握力）带来的（位移）信号并使得其发生（位移），通过(衔铁位移)使得差动变压器的(感应电动势)发生变化，实现把(环形力/握力)转化为(线圈电感的变化)，从而使得(环形力/握力)和(电信号)在一定条件下呈现对应的函数关系，再通过测量放大电路转换得到直观的对应(环形力/握力)的电信号输出结果。

④结构图

⑤工作流程

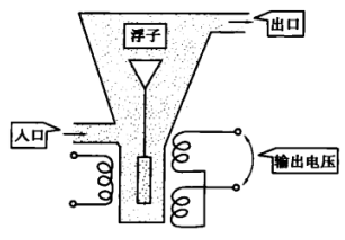

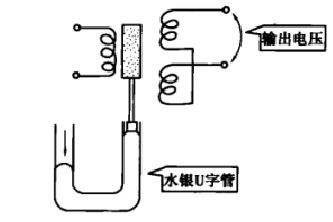

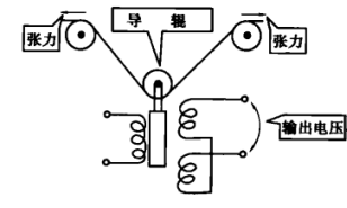

压差传感器、流量传感器、张力传感器，都是基于差动变压器式传感器；了解即可

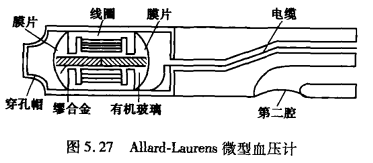

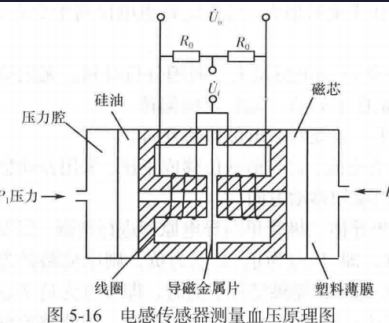

测血压/微位移-差动自感传感器-力与运动改变气隙宽度，和自感传感器原理相同，仅改变结构，
血压：导磁金属膜片既是压力的敏感元件，又是差动电感的公用衔铁。当金属膜片两侧压力不相等时，中间金属膜片会发生形变（凹向压力小的一边），引起位于金属膜片两侧的差动电感线圈的电感量变化,实现把(外界压力)转化为(线圈电感的变化)，从而使得(压力)和(电信号)在一定条件下呈现对应的函数关系，再通过测量放大电路转换得到直观的对应(压力)的电信号输出结果。

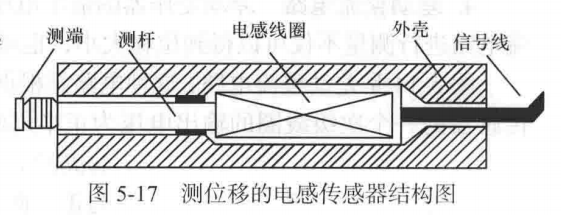

微位移：当测杆接触被测物时，部件位置的变化引起线圈中的铁芯产生微位移，从而引起电感变化，但信号较为微弱，需要用放大器对信号进行放大，由测量电桥得到交流电压信号，但无法判断判断位移方向，于是结合相敏检波器的使用，再进行直流放大，得到通过信号极性判断唯一方向的和微位移对应的直流电压信号

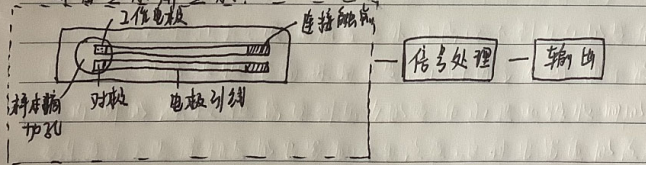

检测新冠病毒-生物传感器-免疫传感器
工作原理:新冠病毒抗原可以与人体免疫系统产生的抗体相结合由此产生相应的生化反应。因此如图所示，在树脂基板上用印刷法制成银条触电及引线，在引线上覆盖绝缘层。工作电极和对电极为片状电极，抗体与电子介体的敏感液和固化剂制成溶液滴在电极表面，干燥后形成抗原敏感层。然后用高分子材料封装起来，露出银条触点和咽拭子样本滴加孔。测量时将被测对象咽拭子样本液滴加到测试片的孔内，然后将测试片插入到主机测试孔类，接通电源仪器进入工作状态，在电极规定电压作用卞，样本在敏感层产生生化反应，得到响应电流，根据相应电流有无得到检测结果。阴性代表被测对象没有新冠病毒感染情况;反之，则有。结果通过显示屏显示实现新冠病毒的检测。

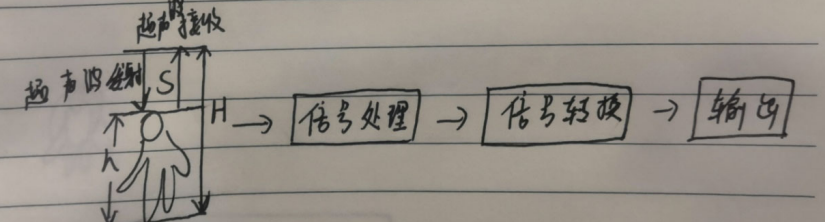

检测身高-单纯超声波
工作原理:以超声波作为检测手段，必须产生和接收超声波，完成这种功能的装置就是超声波传感器。因此超声波身高测量仪是根据超声波遇到障碍物反射回来的特性进行测量的。超声波发射器向某一方向发射超声波，在发射同时开始计时，超声波在空气中传播，途中碰到障碍物就立即返回来，超声波接收器收到反射波就立即中断停止计时。通过不断检测产生波发射后遇到障碍物所反射的回波，从而测出发射超声波和接收到回波的时间差，由 s=vt/2即可算出被测物体的距离。测量电路根据h=H-VT公式得到被测对象的身高。

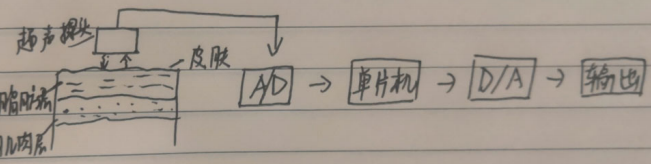

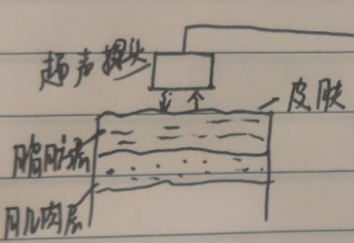

测脂肪厚度-单纯超声波

工作原理:超声测量皮下脂肪厚度，主要是利用皮下脂肪组织与肌肉组织超声特性的不同的原理，当超声到达脂肪肌肉边界时，就会产生回波，检测回波产生的时间即可确定脂肪厚度。因此，如图所示，将超声探头置于皮肤表面并发射超声波，进入皮肤组织的超声波遇到肌肉层后反射回来由探头接收到信号，经A/D转化后经单片机计算处理输出模拟量得到被测对象脂肪厚度。

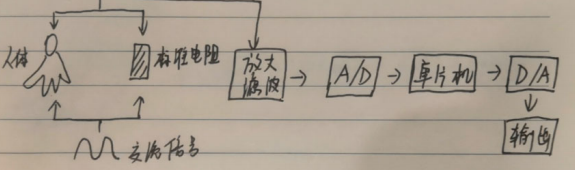

测脂肪厚度、位移-生物阻抗法
工作原理:生物电阻抗测量法的测量原理为:当某一频率的交流电信号通过人体时，人体体内阻值与体内的水分总量成反比，与体内的脂肪成正比。将一标准电阻与被测人体串联，当交流信号通过人体和标准电阻时均会产生电压降，因此可以通过比较人体和标准电阻上的电压降计算出人体内阻值,然后利用阻值计算出人体脂肪总量。

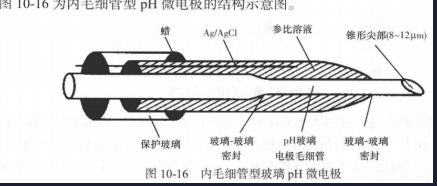

测PH值的传感器

本质是测离子浓度，需要指示电极和参比电极组合成电池，测量电池电动势而得到对应的pH值。使用时先把试液吸到毛细管中，然后测量Ag/AgCl参比电极和玻璃电）之间产生的电势电极响应时间为40s左右，试液量约0.001uL。还可将外参比电极放在同一结构中构成复合型微电极，这样只对细胞作一次穿刺即可获得读数。一般来说这种非密封微电极的内阻较低（约为10°Q）且响应时间较快。

测酒精含量的传感器-半导体气敏传感器是采用在二氧化锡薄膜中有意识地掺入适量催化剂,以提高对乙醇气体的敏感度。呼出气体中含有的乙醇会引起气敏传感器的阻值变化,通过测量电路产生输出电压的变化,该电压与被测人身体中的酒精含量成比例,经放大器放大这个电压，然后在数字显示器上把酒精含量显示出来。烟雾及其他异味不会影响该气敏传感器检测结果。

测量气体分压的传感器：基于光纤气敏传感器，测二氧化碳和氧气分压可以用荧光法，荧光衍生物作为敏感元件，通过荧光强度的变化情况来测分压，原理是荧光可以和激发光通过波长来区别。以一个波长激发，观测处于另一个波长的荧光强度的变化情况（主要是氧气和二氧化碳）

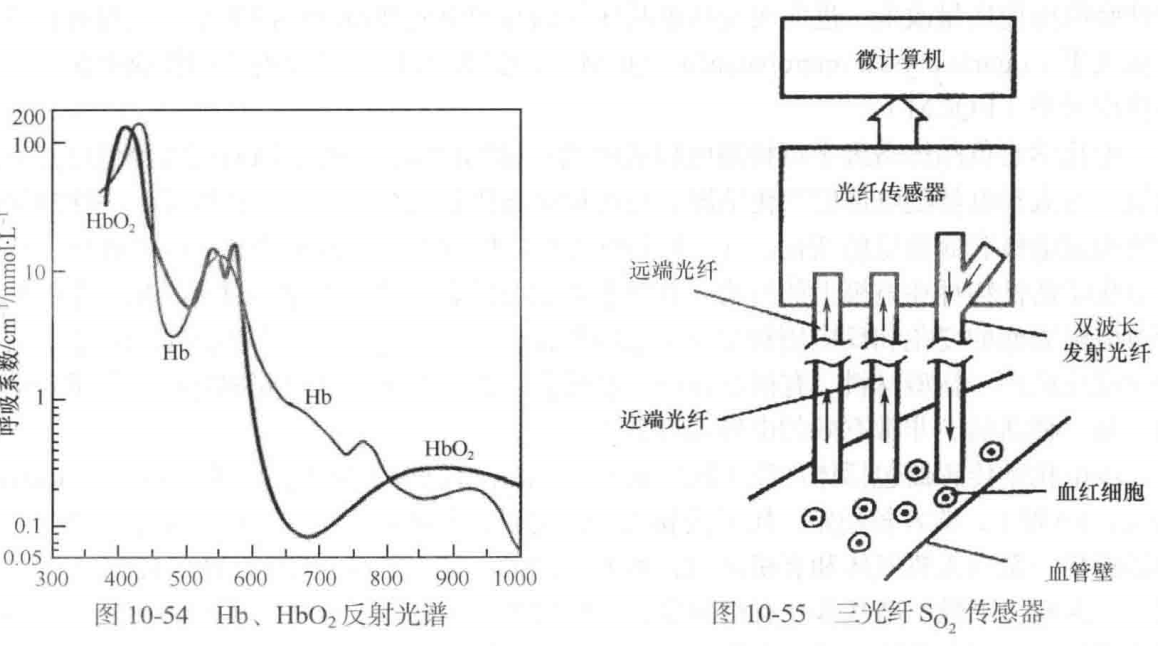

测量血氧饱和度和血细胞比容的传感器：基于光纤气敏传感器，红细胞中血红蛋白处于过氧状态与无氧状态时,在红外区的反射光谱各不相同，见图10-54所示。由图可见。在波长为600 nm附近，Hb、HbO2对光的反射率(或吸收率）均发生急剧变化。且两者间的变化不同，而在805 nm附近，两条曲线相交，二者的反射率相等。这就为光度法测量氧含量提供了可能。而血细胞比容就与反射光强有关，光谱不同，反射率不同，反射光就不同，血细胞比容就可以区分

测量湿度的传感器

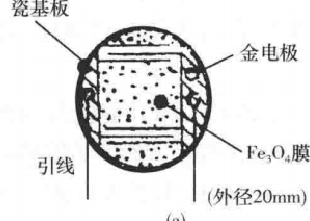

四氧化三铁湿度传感器，四氧化三铁膜是一种胶体膜，是依靠极细微的单磁畴颗粒间的相互吸引而构成的牢固的薄膜，感湿后电阻降低，脱湿后电阻升高。器件结构如图10-50所示首先在绝缘基板上形成梳状电极，然后涂覆30 um左右的四氧化三铁膜。由于四氧化三铁膜为稳定的氧化物，长期置于大气环境中也不会发生变化，因此四氧化三铁湿度传感器寿命长，已广泛应用。

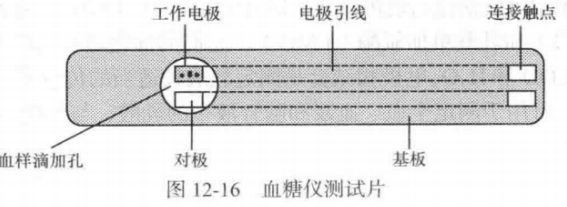

测量血糖的传感器-酶传感器（重要）

也可以是胆固醇和乳酸

电极型血糖仪，基于酶传感器的原理，要涉及到化学反应，它采用电化学电极构成的电流计数装置读取酶与葡萄糖反应产生的电子数量，再将其转化成葡萄糖浓度读数。该血糖仪电极口内藏，可以避免污染，测量精度高，正常使用的情况下,不需要校准,使用寿命较长。

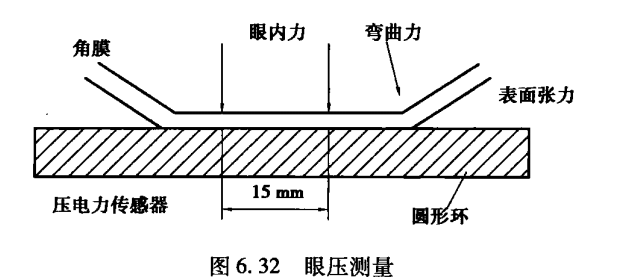

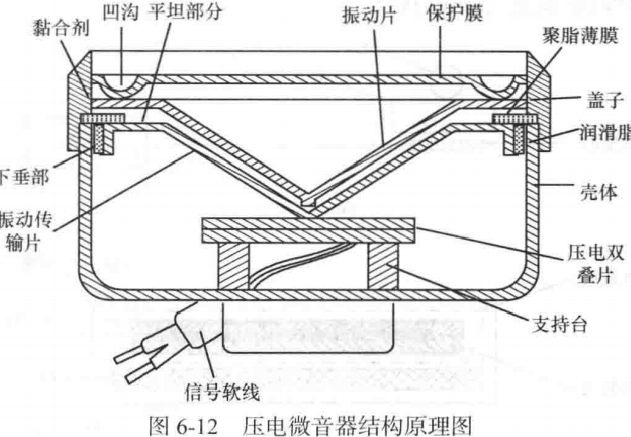

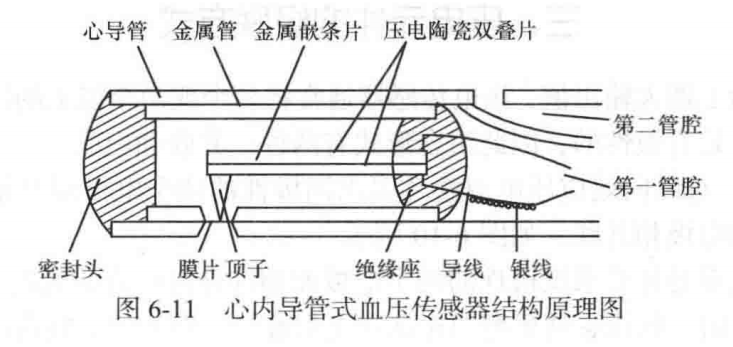

测心内血压/眼压/脉搏-压电陶瓷压电传感器-压电效应
①传感器选择：根据题意，采用（压电传感器)传感器中的（压电陶瓷)传感器进行(心内血压/眼压)测量
②工作原理：(压电效应：压电陶瓷在极化处理后，受到外力或产生机械变形时，内部发生极化现象在表面上产生电荷，撤去外力，又回到原来的状态。这种把机械能转化为电能的现象就称为压电效应；反之，在受到外加电场时，内部形成电荷的极化分布，极化分布导致在极化方向上产生机械作用力，这种把电能转化为机械能的现象就称为逆压电效应)
③测量步骤：结构如图所示，压电陶瓷经过极化处理准备接受被测量信号，当 （外界压力作用在敏感元件受压膜），让（压电晶片）感受到（外界压力）带来的（机械应变）信号并使得压电材料内部发生（电极化），通过(电荷极化)使得材料的(两端电势差)发生变化，实现把(外界压力)转化为(电信号)，从而使得(压力)和(电信号)在一定条件下呈现对应的函数关系，再通过测量放大电路转换得到直观的对应(压力)的电信号输出结果。

④结构图

⑤工作流程

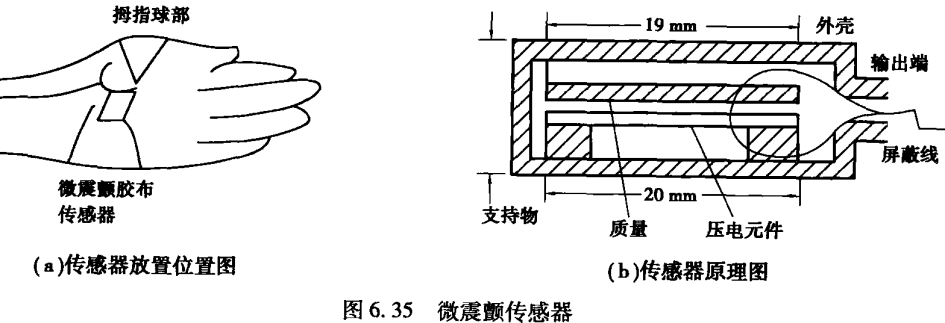

用正压电效应测量人体和动物体发生的微展颤或微振动，观察药物疗效。

微震颠传感器是一只压电加速度型传感器，压电元件作为振动接受 器，用一块橡皮音贴到手指上(拇指球部)。当手震颤时，使质量-弹性系统振动，压电片受力产生电荷，从而把手的颤抖变换成电信号。

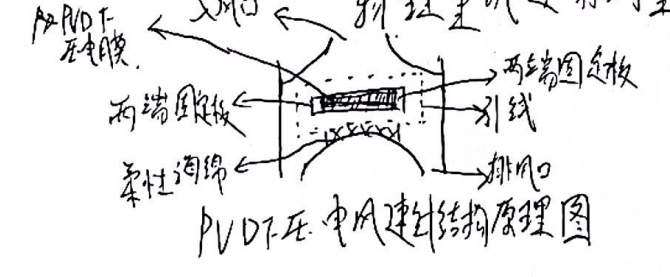

测风速-PVDF压电传感器-压电效应、伯努利效应
①传感器选择：根据题意，采用（压电传感器)传感器中的（PVDF)传感器进行(风速)测量
②工作原理：(压电效应：特定物质在极化处理后，受到外力或产生机械变形时，内部发生极化现象在表面上产生电荷，撤去外力，又回到原来的状态。这种把机械能转化为电能的现象就称为压电效应；反之，在受到外加电场时，内部形成电荷的极化分布，极化分布导致在极化方向上产生机械作用力，这种把电能转化为机械能的现象就称为逆压电效应)
③测量步骤：结构如图所示，压电膜，固定极板和引线，当 （PVDF膜片收到来自流体流动产生的气压差形成的压力作用时），让（感压膜片）感受到（气压差压力）带来的（压电效应）并使得压电材料发生（电荷极化），通过(测量电路对电荷的测量)使得材料的(两端电势差)发生变化，实现把(气压差压力)转化为(电信号)，从而使得(产生气压差压力的风速)和(电信号)在一定条件下呈现对应的函数关系，再通过测量放大电路转换得到直观的对应(压力)的电信号输出结果。

④结构图

⑤工作流程

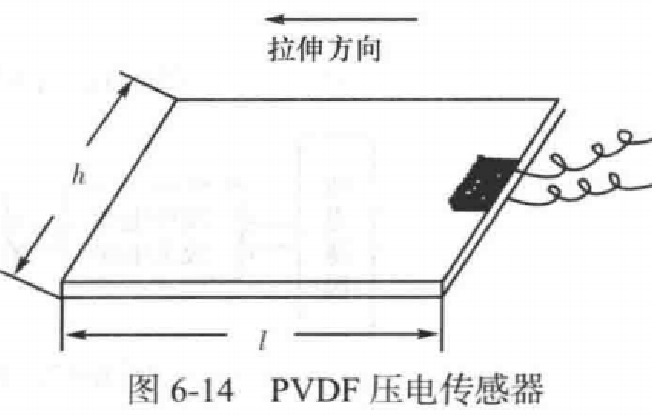

压电效应测量触觉/力/脚底/血压/脉搏的传感器，PVDF压电传感器，当PVDF压电膜沿拉伸方向受力时，会通过压电效应产生电荷，通过测量电路测量该电信号就可以得到和力的大小对应的电信号，再加上相敏检波器确定方向即可，再经A/D放大，处理器，显示输出

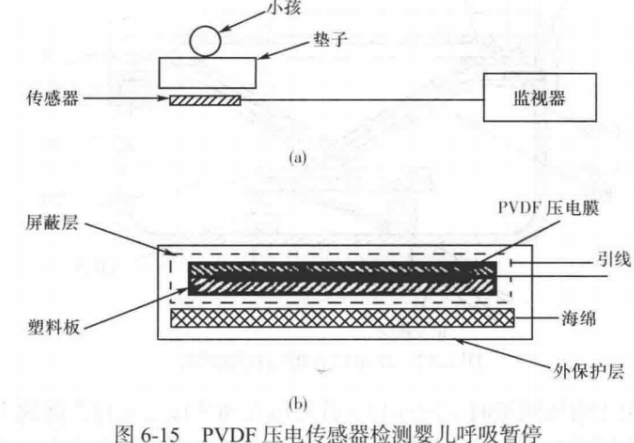

压电效应-PVDF压电传感器，婴儿的呼吸运动会引起体积和重心的变化，当它作用在PVDF薄膜时，会因为有压力变化而产生压电效应，从而输出和压力变化相对应的电信号，通过测量电路和放大器输出，得到和婴儿呼吸运动相对应的电信号输出

测温度/质量和浓度-石英晶体压电传感器-压电效应、压电谐振
①传感器选择：根据题意，采用（压电传感器)传感器中的（PVDF)传感器进行(风速)测量
②工作原理：(原理一：压电效应，原理二：压电谐振：一般情况下，晶体的机械振幅和交变电场的振幅都很小，只有在外加电场的频率与压电晶体的固有频率相等时，其振幅才会突然增大许多倍，这种现象称为压电谐振。 原理三：石英振子的频率变化与晶体表面的质量变化成正比）
③测量步骤：结构流程框图如图所示，谐振式石英晶体温度传感器，在震荡电路的作用下压电石英晶体就会产生机械振动，利用压电晶体的压电谐振，即在外加电场频率与压电晶体固有频率相等时，振幅增加许多倍，同时振荡频率和温度有着明显的函数关系。因此，只要求得该温度下的振荡频率，就可求得此时的温度值；

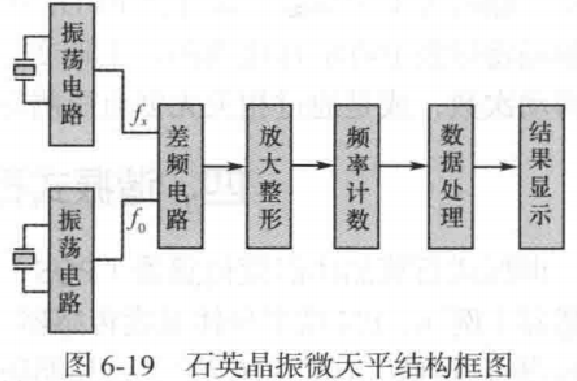

石英晶振天平传感器，利用石英振动的频率变化和晶体表面的质量变化成线性关系，进行精确度极高的质量检测。给石英表面增加一层薄膜，薄膜质量引起的频率变化与增加同质量的一层石英所引起的频率变化相同。所以可以利用覆盖在石英晶振表面的薄膜对被测物质的吸附作用，将被测物的浓度转换为频率信号进行测量，通过检测石英晶体的频率变化情况，再经差频放大处理，就可得到对应的浓度值

④结构图

⑤工作流程

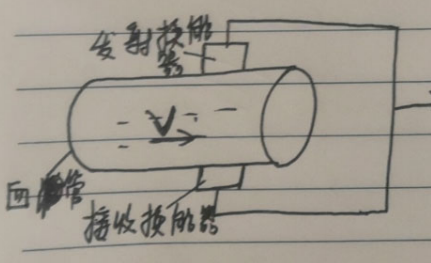

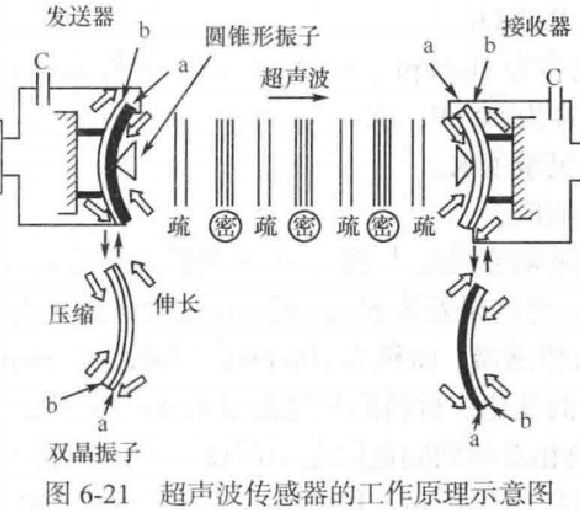

测血流量/流量/超声诊断-压电陶瓷-压电效应、多普勒效应
①传感器选择：根据题意，采用（压电传感器)传感器中的（PVDF)传感器进行(风速)测量
②工作原理：(原理一：压电效应，原理二：多普勒效应：物体辐射的波长因波源和流体的相对运动而产生变化这种现象称为多普勒效应；也可以说反射波波长的变化与经过的流体流速度成正比）
③测量步骤：结构流程框图如图所示，

超声诊断人体组织：在发送器处施加高频电压，压电陶瓷片会因为高频电压这样一个外加的电信号发生逆压电效应，从而产生机械形变，不同的应变会发出不同的超声波信号，为传过去之后的电信号得到特异性对应(逆压电效应)。此时超声波以疏密波形式传播（相当于每个应变的独特编码）,被超声波接收器接收，这个超声波在接触接收器的时候会给接收器产生应变作用（解码的过程），从而使得接收器发生正压电效应，以此来传递输出最终的电信号。此电压差在经过放大器处理，经A/D转换和处理器得到显示。物理本质：压电超声波传感器，压电-超声波（压电-声）电能→机械能（振动形式）

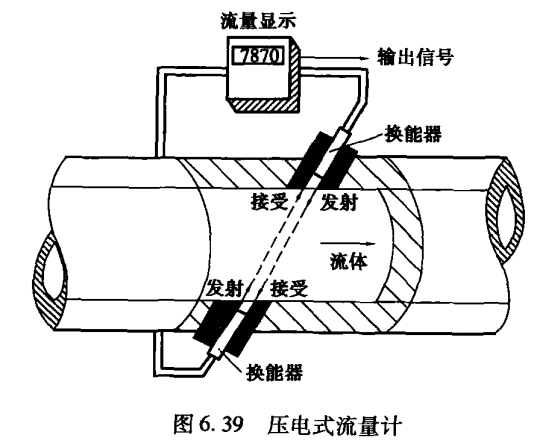

压电式流量计工作原理：物体辐射的波长因波源和流体的相对运动而产生变化这种现象称为多普勒效应。如图所示，由于血管内的血液是流动的物体，所以超声波源与相对运动的血液间就产生多普勒效应。如图所示，分析一小部分微元血液，随着血液流动，该部分微元血液在不同位置（也就是波源的位置在改变）时（从流向发射换能器到经过，再到流过）传递给接受换能器的反射波长就不同，而反射波波长的变化又与血液流速度成正比，从而就可根据超声波的波长变化量，测定血液的流速。由于超声波频移是流速的线性函数，它经过电路方法过滤后，能产生稳定的、可重复的和线性的指示，由此得到输出端的血流量值。

④结构图

⑤工作流程

测血流量-法拉第电磁感应定律-不同介电常数的电容不同
①传感器选择：根据题意，采用（磁)传感器中的(磁电式)传感器进行(血流量)测量
②工作原理：(电磁感应原理：磁通量变化产生感应电动势的现象；分析:测量血流量本质上是测流量，呼吸流量和血流量原则上可以设计成一种，不同的是血流量比呼吸流量更难测量在于无创性上的实现。因此考虑到电阻、电容法难以实现无创测量，所以我们优先考虑磁传感器和超声。

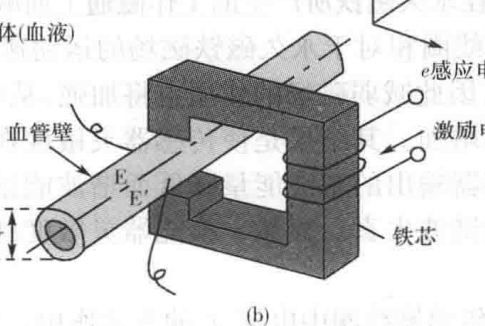

③测量步骤：结构如图所示，当导电液体（血液）在非导磁的导管(血管）中流动时，让（管道直径处装有一对电极）感受到（因为液体流动方向与磁场方向垂直）而产生的切割磁感线运动，通过(切割磁感线运动)使得测量系统产生感应电动势，实现把(血液流速)转化为(测量电路中的电压信号)，从而使得(血液流速)和(电路中的电信号)在一定条件下呈现对应的函数关系，再通过测量放大电路转换得到直观的对应(血液流速）的电信号输出结果。
④结构图

⑤工作流程

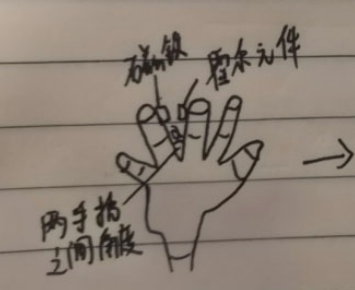

测张开角度-霍尔传感器-霍尔效应（包括手指张开，手臂展开，两腿展开等）

①传感器选择：根据题意，采用（磁)传感器中的(霍尔)传感器进行(张开)测量
②工作原理：霍尔效应：将金属薄片置于磁感应强度为B的磁场（磁场垂直于薄片中)，当有电流流过时，在垂直于电流和磁场的方向上将产生感应电势；分析:测量张开角度本质上是测距离，像电容电阻电感其实都可以，角度和距离之间存在一个三角函数关系罢了。基于霍尔效应原理还能测量电流，磁场，位移等转换为电动势输出的一种传感器
③测量步骤：结构如图所示，将磁铁和霍尔元件分别固定在相邻两手指，当手指张开时，让（霍尔元件）感受到（两手指之间的距离改变）带来的（霍尔元件接收到的磁感应强度发生变化）并使得霍尔元件产生（霍尔效应），通过(霍尔效应)使得测量系统的(霍尔电势)发生变化，实现把(两指间距变化)转化为(测量电路中的霍尔电势大小)，从而使得(两指间距)和(电路中的电信号)在一定条件下呈现对应的函数关系，再通过测量放大电路转换得到直观的对应(两指间距）的电信号输出结果。再根据三角函数关系求得对应两指间距的张开角度。通过霍尔元件的电流不变，从而霍尔元件的输出电势与两手指之间的距离存在某种一一对应的函数关系。注意限定条件是霍尔电流不变
④结构图

⑤工作流程

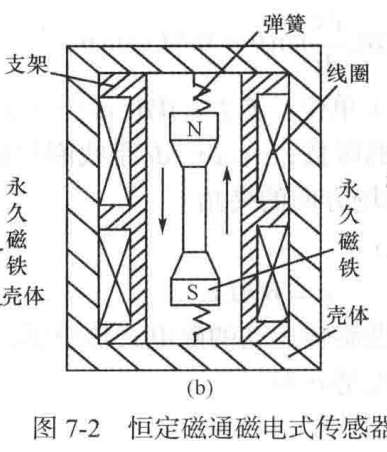

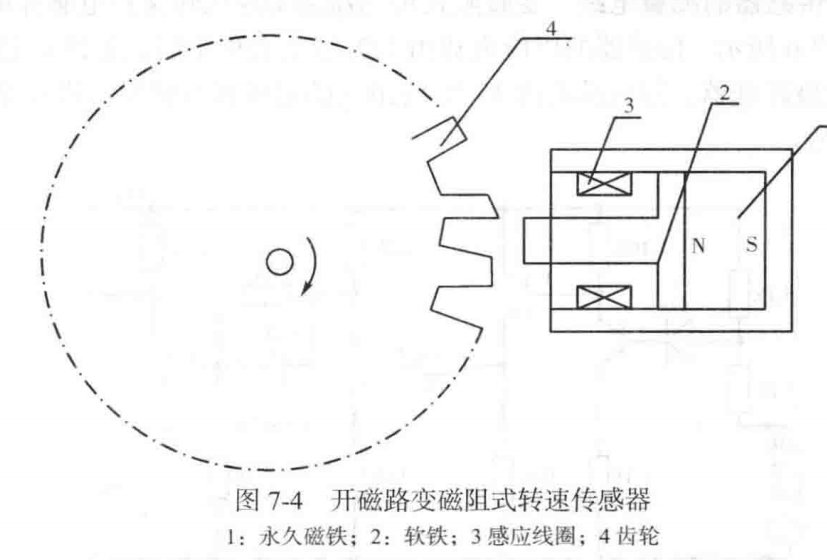

磁电式传感器测转速、振动频率、血流量

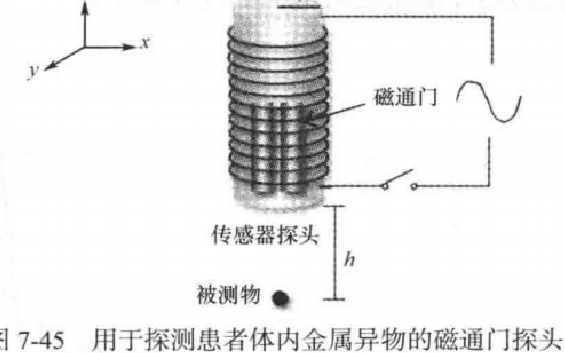

检测金属异物病例/人体弱磁场的传感器
当非铁磁性金属出现在探测范围时，磁效应几乎可以忽略，主要产生涡流效应，而涡流又将产生二次场，通过检二次场的变化可实现对非铁磁性金属的定位。铁磁金属在激励磁场作用下同时产生剩磁和涡流引起的二次场两部分磁场，因而也可通过磁场变化检测出来。开关断开时，激励电流消失，此时只有铁磁性目标能够被感应，这样就可从前面的测量结果中区分出铁磁性目标点。
