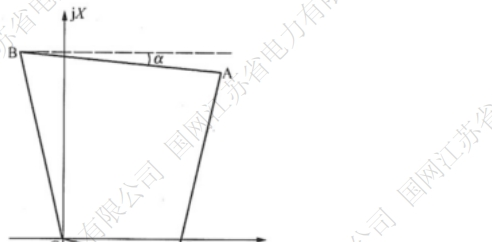

单选题如图所示为具有方向特性的四边形阻抗继电器的动作特性，图中线段AD所代表的含义和作用描述正确的是（）。

A、线段AD是电抗线,决定了阻抗继电器正方向的电抗(X)值,沿X方向向右倾斜,是为了经过渡电阻短路时如果过渡电阻的附加阻抗是阻感性时拒动

B、线段AD是电阻线,RS的定值仅决定了反应阻抗继电器克服过渡电阻的能力

C、线段AD是电阻线,RS的定值决定了反应阻抗继电器克服过渡电阻的能力和躲负荷的能力

D、线段AD是电抗线,决定了阻抗继电器正方向的电抗(X)值,沿X方向向右倾斜,是为了经过渡电阻短路时如果过渡电阻的附加阻抗是阻容性时误动

由4l***39提供分享举报纠错

相关试题

单选题如图门电路为( )电路

A、与门电路

B、或门

C、与非门

D、非门

单选题如图逻辑电路为( )电路。

A、延时动作,瞬时返回

B、瞬时动作,延时返回

C、延时动作,延时返回

D、瞬时动作,瞬时返回

单选题如图为继电器（）触点。 (缺图)

A、延时打开的动合触点

B、延时闭合的动合触点

C、延时闭合的动断触点

D、延时断开的动断触点

单选题如图为继电器（）触点。

A、延时打开的动合触点

B、延时闭合的动合触点

C、延时闭合的动断触点

D、延时断开的动断触点

单选题如图所示图形符号为（）。

A、NPN

B、PNP

C、单向可控硅

D、稳压管

单选题如图所示图形表示（）。

A、PNP

B、NPN

C、稳压管

D、单向可控硅

单选题如图为（）电路 (缺图)

A、阻容性

B、阻感性

C、纯感性

D、纯容性

单选题如图所示图形表示（）。

A、PNP

B、NPN

C、稳压管

D、单向可控硅
