单选题
如图所示是小明在通用技术实践课上制作的自行车驱动系统的结构模型，为施加在踏板轴上的驱动力，为链条施加在链轮上的阻力。在图示状态，下列对各个构件主要受力形式的分析中，正确的是

A、

踏板轴受弯曲，曲柄受弯曲和受扭转，主轴受弯曲和受扭转

B、

踏板轴受压和受弯曲，曲柄受弯曲，主轴受弯曲

C、

踏板轴受压和受弯曲，曲柄受弯曲和受扭转，主轴受扭转

D、

踏板轴受弯曲，曲柄受扭转，主轴受弯曲和受扭转

由4l***j2提供分享举报纠错

相关试题

单选题如图所示为某连杆结构，通过电机转动带动滑块左右移动，如果此时滑块向左滑动，下列关于该结构的构件间的运动、连接方式和受力形式分析中，说法正确的是

A、

电机转轴与杆1的连接属于铰连接

B、

电机转轴与杆1的连接属于刚连接

C、

当前电机顺时针转动，杆2受拉，杆3受拉

D、

当前电机逆时针转动，杆2受压，杆3受弯曲

单选题小明要制作一个如图所示的木质抽屉，从结构稳固程度考虑，下列有关于侧板A和前板B的设计方案中，最佳的是

A、

B、

C、

D、

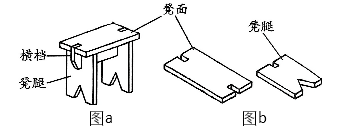

单选题如图a所示是一款木质榫卯结构的板凳，图b是凳面和凳腿结构。如果需要进一步提升板凳的强度，则下列措施合理的是

A、

减小凳面的厚度

B、

改变凳腿的倾斜角度，扩大支撑面

C、

提高凳腿高度

D、

采用高强度的木材

单选题如图所示为某学校的篮球架。下列有关该篮球架结构的说法中，错误的是

A、

篮板重心偏离结构底座，且位置较高，篮球架的稳定性差

B、

底座采用较重的结构，可提高篮球架的稳定性

C、

篮球架主体为框架结构

D、

篮球架整体重心在底座中部，篮球架的稳定性较好

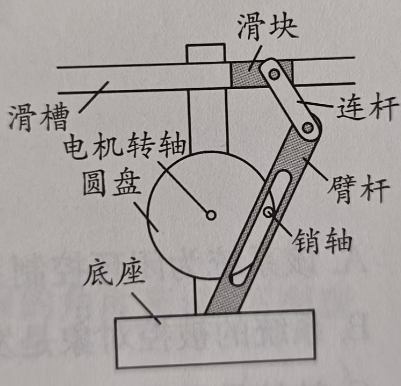

单选题如图所示是一个快速返回机构，通过圆盘的单向匀速转动，实现滑块的缓进快回功能。此时圆盘沿逆时针方向转动，以下分析中，错误的是

A、

滑块向左运动，连杆主要受压，臂杆主要受弯曲

B、

臂杆与底座的连接方式是铰连接

C、

臂杆上腰型孔的长度决定了滑块的移动幅度

D、

电机转轴与圆盘之间为刚连接

单选题如图所示的传动装置，电机驱动杆1逆时针转动，通过杆2，杆3，杆4及滑块，带动杆5在底座2中上下运动，所有构件的重力均忽略不计。以下关于该传动装置说法中，正确的是

A、

杆1与电机轴为刚连接，杆1与杆2为铰连接，杆3与杆4为刚连接

B、

在传动过程中，杆1受弯曲，杆2受压，杆3受弯曲，杆4受弯曲

C、

在传动过程中，杆1受弯曲，杆2受压，杆3受拉，杆4受弯曲

D、

适当增加杆3的长度，则杆5上下运动的幅度会变大、频率会变高

单选题如图所示是一种手动剪切机，用来切割金属薄板。在扳动手柄，剪切薄板时，下列对各构件主要受力形式的分析中，正确的是

A、

手柄受压，销轴受扭转，连杆受压，刀片受压

B、

手柄受压，销轴受扭转，连杆受压，刀片受弯曲

C、

手柄受弯曲，销轴受剪切，连杆受弯曲，刀片受弯曲

D、

手柄受弯曲，销轴受剪切，连杆受弯曲，刀片受压

单选题如图所示的印章机，对手柄施力后，手柄通过连杆、L形杆带动印章向下运动，在物体上盖印。印章压紧物体时，下列受力形式分析中，正确的是

A、

手柄受弯曲，连杆受拉，L形杆受压

B、

手柄受弯曲和扭转，连杆受压，L形杆受弯曲

C、

手柄受弯曲和扭转，连杆受压，L形杆受扭转

D、

手柄受弯曲，连杆受拉，L形杆受弯曲
