节点电压法计算出的节点电压不是电路的最终解（）

单选题以下叙述中错误的是（）。

A、回路电流法列写的是KVL方程

B、回路电流法自动满足KCL方程

C、结点电压法列写的是KCL方程

D、结点电压法自动满足KCL方程

查看答案

单选题电路如图所示，采用网孔电流法计算得电流$$i_m$$为（）A。

A、6

B、5

C、3

D、2

查看答案

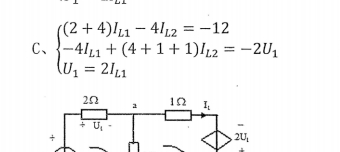

单选题用网孔分析法求图示电路中的电流I时，所列出的网孔方程正确的是（）。

A、$$\begin{cases}(2+4)I_{L1}-4I_{L2}=-12 \\-4I_{L1}+(4+1+1)I_{L2}=2U_1 \\U_1=2I_{L1} \end{cases}$$

B、$$\begin{cases}(2+4)I_{L1}-4I_{L2}=12 \\4I_{L1}+(4+1+1)I_{L2}=2U_1 \\U_1=2I_{L1} \end{cases}$$

C、$$\begin{cases}(2+4)I_{L1}-4I_{L2}=-12 \\-4I_{L1}+(4+1+1)I_{L2}=-2U_1 \\U_1=2I_{L1} \end{cases}$$

D、$$\begin{cases}(2+4)I_{L1}-4I_{L2}=12 \\-4I_{L1}+(4+1+1)I_{L2}=2U_1 \\U_1=2I_{L1} \end{cases}$$

查看答案

单选题用结点电压法求解电路时，应首先列出（）独立方程。

A、比结点数少一个的

B、与回路数相等的

C、与结点数相等的

D、比结点数多一个的

查看答案

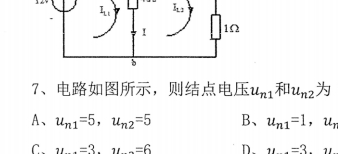

单选题电路如图所示，则结点电压$$u_{n1}$$和$$u_{n2}$$为（）V。

A、$$u_{n1}$$=5,$$u_{n2}$$=5

B、$$u_{n1}$$=1,$$u_{n2}$$=5

C、$$u_{n1}$$=3,$$u_{n2}$$=6

D、$$u_{n1}$$=3,$$u_{n2}$$=10

查看答案

单选题关于电路求解方法，下列说法正确的是（）。

A、网孔电流是假想电流

B、回路电流不是假想电流

C、回路电流法只适用于平面电路

D、网孔电流法适用于回路多的电路

查看答案

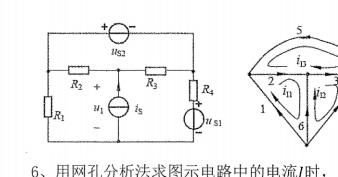

单选题电路如图所示，已知$$u_{S1}=u_{S2}=1V$$，$$i_s=1A$$，$$R_1=R_2=R_3=R_4=1Ω$$，用网孔电流法列出的方程，正确的是（）。

A、$$\begin{cases}2i_{l1}-i_{l3}=-u_1 \\2i_{l2}-i_{l3}=u_1-1 \\-i_{l1}-i_{l2}+2i_{l3}=-1 \\i_{l2}-i_{l1}=1 \end{cases}$$

B、$$\begin{cases}2i_{l1}-i_{l3}=0 \\2i_{l2}-i_{l3}=-1 \\-i_{l1}-i_{l2}+2i_{l3}=-1 \\i_{l2}-i_{l1}=1 \end{cases}$$

C、$$\begin{cases}2i_{l1}-i_{l3}=u_1 \\2i_{l2}-i_{l3}=-u_1+1 \\-i_{l1}-i_{l2}+2i_{l3}=1 \\i_{l2}-i_{l1}=-1 \end{cases}$$

D、$$\begin{cases}2i_{l1}-i_{l3}=-u_1 \\2i_{l2}-i_{l3}=u_1-1 \\-i_{l1}-i_{l2}+2i_{l3}=-1 \\i_{l2}+i_{l1}=1 \end{cases}$$

查看答案

单选题下图所示电路中，各电阻值和$$U_S$$值均已知。欲用支路电流法求解流过电阻$$R_G$$的电流$$I_G$$，需列出独立的KCL和KVL方程数分别为（）。

A、4和3

B、3和3

C、3和4

D、4和4

查看答案

判断题 节点电压法计算出的节点电压不是电路的最终解（ ）

判断题节点电压法计算出的节点电压不是电路的最终解（）
