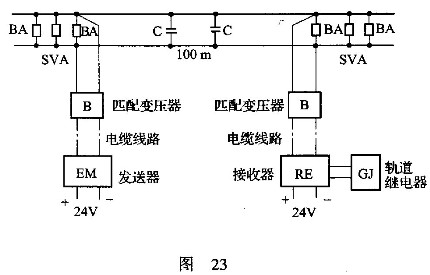

单选题 答：UM71无绝缘轨道电路如图23所示。
`
发送器的作用：
(1)产生18种低频信号。
(2)产生4种载频的移频信号。
(3)放大移频信号，使其有足够的功率。
(4)调整轨道电路。
接收器的作用：
(1)检查轨道电路空闲与占用状态。
(2)区别不同载频的移频信号。
(3)检查低频信号。
(4)调整轨道电路。
其他设备的作用：
(1)编码电路：根据不同的联锁条件对发送器的编码发生器进行控制，使其输出相对应的低频信号。
(2)轨道继电器：用来反映轨道电路空闲与占用的情况。
(3)匹配变压器：隔离和变压；调整电缆的长度。
(4)调谐单元(B
(5)空芯线圈(SV
①在电气化牵引区段，平衡牵引电流的回流。
②对于上、下行线路间的两个空芯线圈作等电位连接后接地，可保证维修人员的安 全。
⑨保证调谐区工作的稳定。
(6)补偿电容
①保证轨道电路的传输距离，减少钢轨电感对移频信号传输的影响。
②保证接收端有较高的信噪比。加补偿电容后钢轨趋于阻性，减少了送电端电流比，改善了接收器和机车信号的工作。
= 3 \* GB3 ③改善了对断轨状态的检查。
单选题 TDCS机柜工作电源工作电流设计要求为( )。
单选题 WG-2lA型无绝缘移频自动闭塞(“N+I”系统)，发送器空载输出时电源电流为 ( )。
单选题 WG-21A型无绝缘移频自动闭塞(“N+I”系统)，发送器输出短路时电源电流为 ( )。
单选题 模拟／数字转换的英文符号是( )。
单选题 三相对称负载作星形连接时，中线电流为( )。
可简化为( )。
+C单选题 解：Uab=24-23X0. 5=12.5V I1=0.5-12. 5／50=0. 25 Ix=0.25-2.5／20=125
