填空题

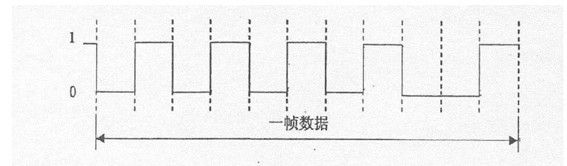

5、利用PC系统机主串口查询方式发出8位数据55H，下图是从8250的Sout引脚观察到的波形。

（1）请判断下列波形是否正确；

（2）根据上图，请分析出这帧数据的停止位是_________位，采用的是_________校验；

（3）若双方通信波特率是4800bps，则连续发送10个数据，需要多少时间？

填空题 2、某输出接口电路，数据口的地址为300H,状态口地址为301H，状态位位为1，表示端口忙，否则表示端口空闲，请完成下列程序段，用程序控制（查询）方式从数据口输出一个‘E’的ASCII码。

 SCAN: MOV DX,(1)___________

(2)___________ AL,DX

(3)___________

(4)___________ SCAN

MOV DX,(5)___________

MOV AL,(6)___________

(7)___________

填空题

4、下列程序的功能是将中断号为0CH的中断例程的入口地址送入变量KEEPCS和KEEPIP中保存，（其中KEEPCS中保存该中断例程的段基址，KEEPIP中保存该中断例程入口的偏移地址）请完成该子程序。
      KEEPCS   DW  ? ;保存0CH中断服务程序的段基址
   KEEPIP   DW  ? ;保存0CH中断服务程序入口的偏移地址
READ PROC
 PUSH AX
 PUSH ES
 PUSH BX
  MOV AL,（1）_________
  MOV AH,（2）_________
 (3)_________
  MOV KEEPCS,（4）_________
  MOV KEEPIP,（5）_________
 (6)_________
 POP ES
 (7)_________
 RET
 READ       ENDP

填空题 3、完成下列程序段，从端口210H读数据，测试其是否为20H，若是，则从端口211H中输入一个数据，并将该数据的高四位清零，低四位送BL寄存器，否则程序转到NEXT。

 MOV DX,(1)_________

(2)_________ AL,DX

 (3)_________ AL,20H

(4)_________ NEXT

 MOV DX,(5)_________

 (6)_________ AL,DX

 (7)_________

 MOV BL,AL

 ……

NEXT:………

填空题 4、下图是键盘接口示意图，82C55口地址是204H~207H,要求:

（1）以PA口作数据输出，判断在题40图中画出82C55与键盘的连接图是否正确;

（2）下列程序段的功能是一旦有键按下时，键盘接口电路输出按键的ASCII码，并且自动输出一个“数据有效”（ ）的握手信号，将数据存入A口。

MOV DX,①___________

MOV AL,②___________

OUT DX,AL ；8255A初始化

MOV AL,③___________

OUT DX,AL

SCAN: MOV DX,④___________

 IN AL,DX

TEST AL,⑤___________ ；查询IBF

 ⑥___________SCAN ；若IBF=0,继续查询

 MOV DX,⑦___________

IN AL,DX

填空题

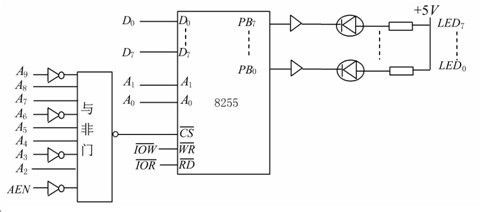

1、图中的8个发光二极管通过8255和系统ISA总线相连，

(1)当8255的为00、为0、为0、为1时，表示CPU对8255内部的___________进行___________（读/写）操作；
 (2)该片8255控制口的地址为___________,B口地址为___________；
 (3)请完成下列程序段，使8个LED都点亮。
MOV DX,①___________
MOV AL,②___________
 OUT DX,AL ；初始化8255
MOV DX,③___________
MOV AL,④___________
 ⑤___________ ；8个LED都点亮

填空题 3、82C55端口A定义方式0输出，端口B定义为方式1输入，禁止中断，端口C定义为输入。问题：

（1）、 、 分别表示什么信号？

（2）, 可作为什么引脚？

填空题 2、进行异步串行通信之前，通信双方约定，线路上传送的字符包含8位数据位，1位停止位，用偶校验，通信速率是1200波特。根据图中的传送字符“C”（ASCII码是43H）的RS-232波形图，完成以下问题；

（1）线路传送字符“C”需要多少时间？（指从开始传送起始位到传送完停止位所需要的总时间）；

（2）设波特率系数K=16,试问发送端发送时钟 与接收端接收时钟 的频率为多少？

填空题 6、下图是8255A并行打印机接口电路图，通过接口CPU采用查询方式将存放在BUF缓冲区的128个字符送去打印。设已知8255A的口地址为154H～157H。完成以下程序段。

（1）根据题目要求,分析电路，并判断出该片8255A的B口工作在方式_________，是_________（填输入/输出）。

（2）下列程序段是将存放在BUF缓冲区的128个字符送去打印，请完成该程序。

 ……

 ……； 8255A初始化（略）

…… ；使 =1（略）

 ……

START:MOV SI,OFFSET BUF ；打印字符的内存首址

MOV CX,128 ；打印字符个数

L: MOV DX,①_________

IN AL,DX ；查BUSY=0?

TEST AL,②_________

JNZ L ；忙，等待；不忙，则向A口送数

MOV DX,③_________

MOV AL,［SI］

OUT DX,AL ；送数到B口

MOV DX,④_________

MOV AL,⑤_________ ；向打印机发选通信号 =0

OUT DX,AL

NOPMOV AL,⑥_________ ；置位 =1

OUT DX,AL

⑦_________ ；内存地址加1

LOOP L ；未完，继续。

……
