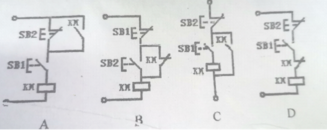

单选题图示控制电路中，正常操作后会出现点动现象的是图( )

A、图A的答案

B、图B的答案

C、图C的答案

D、图D的答案

由4l***ey提供分享举报纠错

相关试题

单选题电源电动势是2V，内电阻是0.1Ω，当外电路断路时，电路中的电流和端电压分别为( )

A、0A 2V

B、20A 2V

C、20A 0V

D、0A OV

单选题 “12V 6W”的灯泡，接入6V电路中，通过灯丝的实际电流是()。[0.5分]

A、1A

B、0.5A

C、0.25A

D、0.125A

单选题两个完全相同的电池组并联给电阻R供电，每个电池的电动势为E，内阻为r，则R上的电流为()。[0.5分]4

A、E/R+r

B、2E/R+r

C、2E/R+2r

D、2E/2R+r

单选题一个额定值为220V、40W的白炽灯与一个额定值为220V、60W的白炽灯串联接在220v电源上，则( )。[0.5分]

A、40W灯较亮

B、60W较亮

C、两灯亮度相同

D、不能确定

单选题电路如图2-30所示，A点电位为( )V。

A、6

B、8

C、-2

D、1

单选题 1度电可供“220V 50W”的灯泡正常发光的时间是( )。[0.5分]

A、20h

B、40h

C、45h

D、25h

单选题两个阻值均为555Ω的电阻，作串联时的等效电阻与作并联时的等效电阻之比为()。[0.5分]

A、2:1

B、1:2

C、4:1

D、1:4

单选题一段导线的电阻为R，若将其从中间对折合并成一条新导线，其阻值为( )

A、1/2 R

B、1/4 R

C、1/8 R

D、1/16R
