单选题 1.3. 第3题
在下列绘出的单相电能表在感性负载时的条件相量图中(条件是ψ=90°-Φ,U-电压线圈上之电压;I-负载 电流;ΦI-电流工作磁通;φU-电压工作磁通;φ-负载功率因数角;功率表达式为P=UIcos φ),其正确的 相量图是( )。

A、;

B、;

C、;

D、。

E、;

单选题 1.4. 第4题
下图表示单相智能电能表短路的是( )。

A、

B、

C、

D、

单选题 1.1. 第1题
选项中各图均为绘出的交流电能表检定装置输出电压波形失真度测试线路图(Sz -失真度测试仪;ZH-负载 ),其正确的线路图是( )。

A、;

B、;

C、;

D、。

单选题 1.6. 第6题
时间分割乘法型电子式多功能电能表原理框图(五个方框)如下,其正确的是( )。

A、;
第 602 页

B、;

C、;

D、。

单选题 1.2. 第2题

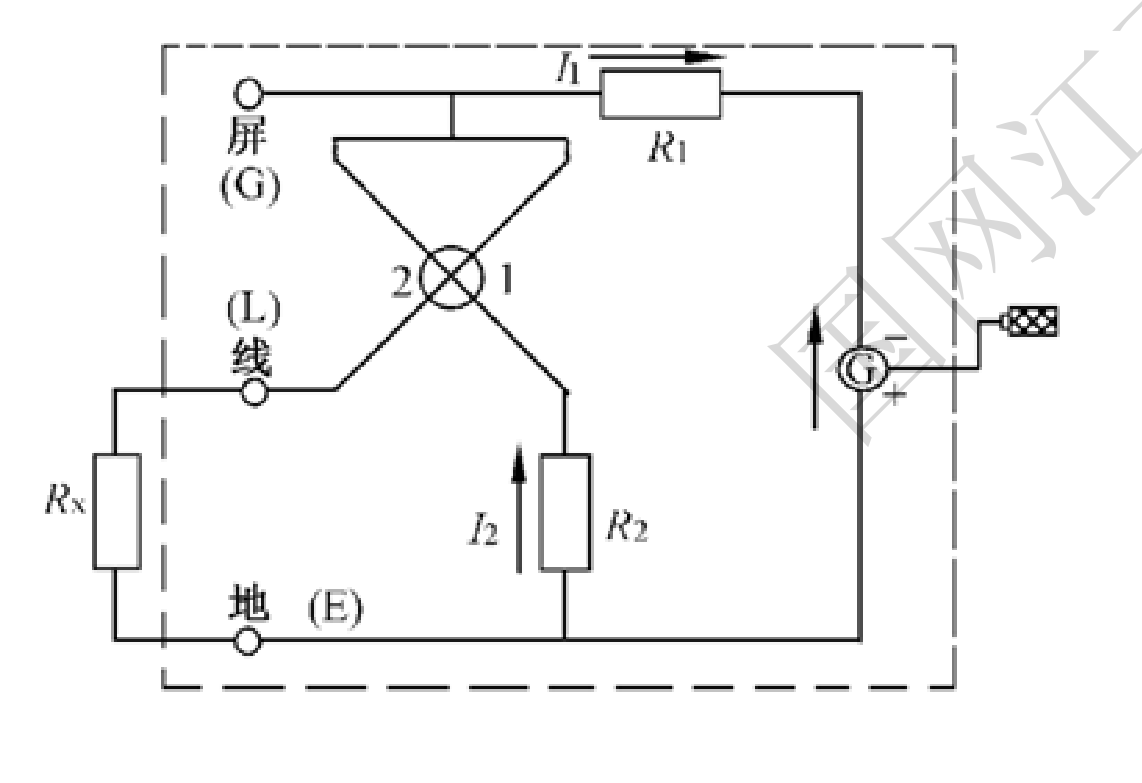

下图是测定绝缘电阻用的兆欧表,俗称摇表的原理电路图,其正确的电路图是( )。

A、

;

B、

;

C、

;

D、

E、

单选题 1.8. 第8题
下图表示电能表红外认证有效的是图是()。

A、

B、

C、

D、

单选题 1.7. 第7题
智能电能表LCD显示界面上表示密钥状态的( )。

A、

B、

C、

D、

单选题 1.5. 第5题
下图中造成单相电能表不转的是( )。

A、

B、

C、

D、
